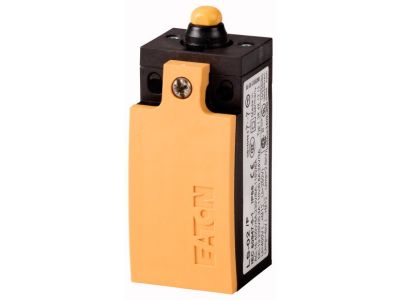

Łącznik krańcowy z przedłużoną głowicą napędową, IP67, LS-S11/F LS-Titan | 106784 Eaton

Alternatywny kod produktu: LS-S11/F

Opis i Kluczowe Cechy

Łącznik krańcowy LS-Titan LS-S11/F (symbol 106784) to wytrzymałe urządzenie sygnalizacyjno-sterownicze z przedłużoną głowicą napędową i popychaczem kształtowym. Dzięki stopniowi ochrony IP66/IP67 sprawdza się w trudnych warunkach przemysłowych, a wymuszone otwarcie styków (zgodne z wymogami bezpieczeństwa) gwarantuje niezawodne odcięcie obwodu w krytycznych sytuacjach. Wyposażony w jeden styk zwierny (1 Z) i jeden styk rozwierny (1 R) umożliwia realizację zarówno sygnalizacji położenia, jak i obwodów bezpieczeństwa. Obudowa wykonana z materiału izolowanego w kolorze żółtym zapewnia dobrą widoczność w maszynowni.

• Stopień ochrony IP66/IP67: odporność na kurz, strumienie wody i krótkotrwałe zanurzenie – idealne do pracy w wilgotnym i zapylonym otoczeniu, np. w przemyśle spożywczym czy obróbki drewna.
• Wymuszone otwarcie (ZW): mechaniczne rozłączenie styków rozwiernych niezależnie od spoin lub zużycia – kluczowa funkcja dla obwodów bezpieczeństwa maszyn (do IEC/EN 60947-5-1).
• Podwójne styki 1 Z + 1 R: jeden zestaw do monitorowania położenia (NO), drugi do bezpiecznego wyłączania (NC) – oszczędność miejsca i prostota okablowania.
• Szeroki zakres temperatury pracy -25°C do +70°C: niezawodne działanie w chłodniach, halach nieogrzewanych oraz w pobliżu źródeł ciepła.
• Zacisk śrubowy i popychacz kształtowy: pewne połączenie przewodów (do 2,5 mm²) oraz precyzyjne przełączanie nawet przy powolnych ruchach elementu napędzającego.

Zgodność z Normami

Łącznik krańcowy LS-S11/F spełnia wymagania normy IEC/EN 60947-5-1, w szczególności w zakresie wymuszonego otwarcia styków (ZW) stosowanego w obwodach bezpieczeństwa. Posiada certyfikację CE oraz jest przeznaczony do pracy w systemach zgodnych z dyrektywą maszynową.

Zastosowanie

Dzięki podwójnym stykom, wysokiej szczelności i funkcji bezpieczeństwa łącznik ten znajduje zastosowanie w automatyce przemysłowej i systemach ochrony maszyn.

• Monitorowanie położenia ruchomych osłon, klap, drzwi w maszynach (sygnalizacja otwarcia/zamknięcia).
• Realizacja obwodów wyłączenia awaryjnego (kategoria zatrzymania 0/1) z wymuszonym rozłączeniem styków NC.
• Sterowanie sekwencyjne w transporcie, przenośnikach i liniach pakujących – impulsy do PLC lub styczników.
• Zastosowania w warunkach wilgotnych, zapylonych i o zmiennej temperaturze (przemysł spożywczy, drzewny, rolnictwo).

Wskazówki Montażowe

Montaż i podłączenie elektryczne mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV), po odłączeniu napięcia. Łącznik mocuje się za pomocą śrub do płaskiej powierzchni (np. korpus maszyny) – uwzględnić popychacz kształtowy i przedłużoną głowicę napędową. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków (16 A silnika – dane ogólne, nie podane w źródle, więc pomijamy – zastosować zasady ogólne). Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność działania wymuszonego otwarcia.

FAQ

• Czy łącznik ma podświetlenie? Nie, LS-S11/F nie posiada wbudowanego podświetlenia – jest to klasyczny łącznik krańcowy mechaniczny, stosowany do sygnalizacji położenia i obwodów bezpieczeństwa.
• Jaki stopień ochrony ma ten model? Stopień ochrony to IP66 (silne strumienie wody) oraz IP67 (krótkotrwałe zanurzenie). Szczelność zapewnia obudowa izolowana z uszczelką.
• Co oznacza „wymuszone otwarcie (ZW)” i czy wszystkie styki są bezpieczne? Tylko styki rozwierne (R) wykonują wymuszone otwarcie – mechanicznie rozłączają się niezależnie od warunków zewnętrznych. Styk zwierny (Z) nie ma tej funkcji. W obwodach bezpieczeństwa należy stosować tor NC.
