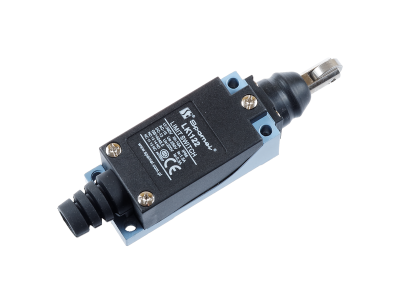

Łącznik krańcowy, popychacz z rolką obrotową, metal/tworzywo | LK\122 Spamel

Opis i Kluczowe Cechy

Łącznik krańcowy LK\122 z popychaczem wyposażonym w rolkę obrotową służy do zdalnego monitorowania skrajnych położeń siłowników pneumatycznych oraz ręcznych przekładni armatury. Dzięki zastosowaniu sygnału elektrycznego informacja o stanie otwarcia armatury jest przekazywana na przykład na tablicę sterującą, co umożliwia kontrolę z oddalonych stanowisk. Wykonanie obudowy z metalu i tworzywa zapewnia trwałość mechaniczną w warunkach przemysłowych.

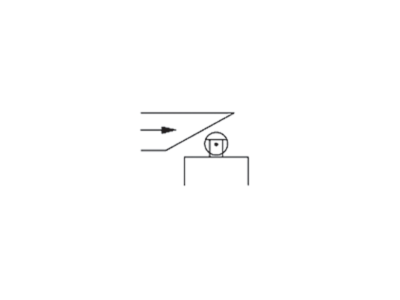

• Popychacz z rolką obrotową: rolka obrotowa minimalizuje zużycie mechaniczne przy przesuwaniu po krzywkach lub innych elementach napędzających, zwiększając żywotność łącznika.
• Wykonanie metal/tworzywo: połączenie metalu i tworzywa gwarantuje wytrzymałość oraz odporność na uderzenia w typowych zastosowaniach automatyki przemysłowej.
• Przekazywanie sygnału elektrycznego: łącznik umożliwia wysłanie informacji o położeniu do tablic sterowniczych, sterowników PLC lub systemów nadzoru.
• Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ograniczonych przestrzeniach, np. bezpośrednio przy siłownikach.

Zgodność z Normami

Łącznik krańcowy LK\122 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jego konstrukcja jest zgodna z ogólnie przyjętymi standardami branżowymi dla łączników krańcowych stosowanych w automatyce przemysłowej i przetwarzaniu sygnałów.

Zastosowanie

Łącznik krańcowy LK\122 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie skrajnych pozycji elementów ruchomych. Służy do generowania sygnałów elektrycznych informujących o stanie otwarcia lub zamknięcia armatury.

• Sterowanie siłownikami pneumatycznymi w układach automatyki procesowej – sygnalizacja położenia końcowego do systemu sterowania.
• Monitorowanie położenia ręcznych przekładni armatury – informacja o pełnym otwarciu lub zamknięciu na tablicy synoptycznej.
• Współpraca z przekaźnikami, stycznikami lub wejściami cyfrowymi sterowników PLC w celu realizacji logiki sekwencyjnej.
• Sygnalizacja położenia w systemach bezpieczeństwa – np. potwierdzenie zamknięcia zaworu odcinającego.

Wskazówki Montażowe

Montaż łącznika krańcowego LK\122 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zaleca się mocowanie na stabilnej powierzchni z zachowaniem dostępu do popychacza. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania poprzez ręczne wyzwolenie popychacza.

FAQ

• Czy łącznik krańcowy LK\122 posiada podświetlenie LED? Nie, łącznik nie jest wyposażony w podświetlenie. Stan pracy sygnalizowany jest wyłącznie zmianą stanu styków – zgodnie z typową konstrukcją łączników krańcowych.
• Jaki jest stopień ochrony IP tego łącznika? Producent nie podaje stopnia ochrony dla modelu LK\122 w dostarczonej dokumentacji. Zaleca się montaż w suchym pomieszczeniu lub wewnątrz obudowy o odpowiednim IP, jeśli wymagania środowiskowe są wyższe.

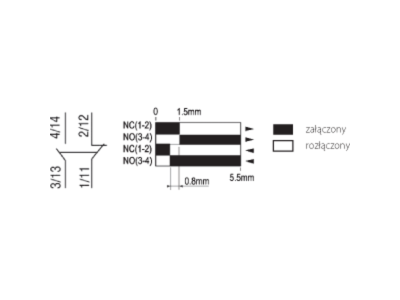

• Jaki jest tryb pracy styków (NO/NC)? W dokumentacji nie określono konfiguracji styków dla tego numeru katalogowego. Typowo łączniki krańcowe oferowane są w wersji z jednym stykiem normalnie otwartym (NO) i jednym normalnie zamkniętym (NC) lub z stykiem przełącznym. Szczegółowe dane należy zweryfikować w karcie katalogowej producenta.
