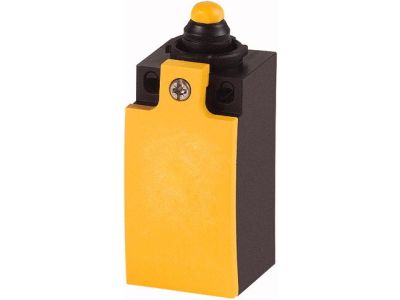

Łącznik krańcowy IP66, LS-11D | 266114 Eaton

Alternatywny kod produktu: LS-11D

Opis i Kluczowe Cechy

Łącznik krańcowy IP66 LS-11D (indeks 266114) to urządzenie systemu modułowego wyposażone w zestyki z rozwarciem wymuszonym, przeznaczone do obwodów zabezpieczających i sterowania w automatyce przemysłowej. Dzięki stopniowi ochrony IP66 nadaje się do pracy w trudnych warunkach środowiskowych, takich jak wilgoć, kurz czy opady. Model LS-11D został przystosowany do współpracy z układami elektronicznymi zgodnie z normą IEC/EN 61131-2, co gwarantuje kompatybilność sygnałową z nowoczesnymi sterownikami PLC.

• Stopień ochrony IP66: pełna odporność na wnikanie pyłu oraz silne strumienie wody – łącznik może pracować w wilgotnym, zapylonym otoczeniu bez ryzyka uszkodzenia elementów wewnętrznych.
• Zestyki z rozwarciem wymuszonym: mechaniczne wymuszenie rozwarcia styków nawet w przypadku ich zgrzania – kluczowe dla funkcji bezpieczeństwa (np. blokady, zatrzymania awaryjnego).
• Przystosowanie do elektroniki wg IEC/EN 61131-2: zapewnia prawidłowe przełączanie sygnałów niskonapięciowych i małoprądowych, typowych dla wejść sterowników PLC i układów cyfrowych.
• System modułowy: kompaktowa konstrukcja ułatwiająca montaż na szynie DIN i integrację z innymi aparatami w szafie sterowniczej.
• Wymuszone uruchamianie (positive opening operation): mechaniczne zapewnienie przejścia styków w stan rozwarty przy odpowiednim skoku popychacza, niezależnie od stanu elementów wewnętrznych.

Zgodność z Normami

Łącznik krańcowy LS-11D (266114) został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN. Jest certyfikowany znakiem CE. Szczególną uwagę zwrócono na przystosowanie do układów elektronicznych według normy IEC/EN 61131-2, co potwierdza jego kompatybilność z programowalnymi sterownikami logicznymi.

Zastosowanie

Dzięki wysokiej szczelności IP66 i mechanicznemu rozwarcia wymuszonemu, łącznik znajduje zastosowanie w obwodach bezpieczeństwa, sterowaniu sekwencyjnym oraz sygnalizacji położenia w trudnych warunkach przemysłowych.

• Kontrola położenia krańcowego w maszynach i urządzeniach (np. suwnice, bramy, siłowniki).
• Obwody zatrzymania awaryjnego i blokady – mechaniczne rozwarcie wymuszone gwarantuje bezpieczne odcięcie obwodu sterującego.
• Impulsowanie styczników, przekaźników oraz wejść PLC w szafach sterowniczych o podwyższonej wilgotności.
• Automatyka budynkowa – sygnalizacja stanu drzwi, okien, czy położenie siłowników w instalacjach HVAC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN). Siłę dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zastosowaniu odpowiednich końcówek kablowych i zabezpieczeniu przed przypadkowym poluzowaniem.

FAQ

• Czy łącznik posiada podświetlenie LED? W danych produktu nie podano informacji o podświetleniu. Urządzenie nie jest wyposażone w diodę sygnalizacyjną.
• Jaki jest stopień ochrony tego łącznika? Stopień ochrony wynosi IP66 – oznacza pyłoszczelność i ochronę przed silnymi strumieniami wody, co umożliwia pracę w środowisku zewnętrznym oraz w strefach mokrych i zapylonych.
• Czy łącznik jest przystosowany do pracy z PLC? Tak, model LS-11D został zaprojektowany zgodnie z normą IEC/EN 61131-2, dzięki czemu nadaje się do bezpośredniej współpracy z wejściami cyfrowymi sterowników programowalnych w obwodach niskonapięciowych.
