Łącznik krańcowy, dźwignia z rolką, metal/tworzywo | LK\104 Spamel

Opis i Kluczowe Cechy

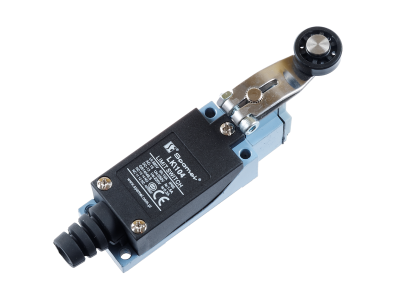

Łącznik krańcowy LK104 z dźwignią z rolką, wykonany w obudowie metalowo-tworzywowej, przeznaczony do zdalnego monitorowania skrajnych położeń siłowników pneumatycznych oraz ręcznych przekładni armatury. Dzięki sygnałowi elektrycznemu umożliwia precyzyjną kontrolę stanu otwarcia armatury nawet z oddalonych stanowisk sterowniczych.

• Dźwignia z rolką: Zapewnia pewne przestawienie elementu łączącego przy mechanicznym kontakcie z siłownikiem, gwarantując powtarzalność sygnału krańcowego.
• Obudowa metal/tworzywo: Łączy wytrzymałość mechaniczną metalu z izolacyjnością i odpornością tworzywa, co wydłuża żywotność w warunkach przemysłowych.
• Zdalny sygnał elektryczny: Pozwala na ciągłą kontrolę położenia armatury bez konieczności bezpośredniego dostępu, zwiększając bezpieczeństwo i wygodę obsługi.
• Uniwersalna konstrukcja montażowa: Przystosowana do typowych wymogów montażu na siłownikach i przekładniach, co ułatwia integrację z istniejącymi systemami.
• Niezawodna sygnalizacja krańcowa: Stosowany w aplikacjach wymagających jednoznacznego potwierdzenia skrajnego położenia – zamknięcia lub otwarcia armatury.

Zgodność z Normami

Łącznik krańcowy LK104 został zaprojektowany zgodnie z ogólnie przyjętymi wymogami norm europejskich oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja spełniają standardy bezpieczeństwa użytkowania w instalacjach przemysłowych.

Zastosowanie

Łącznik krańcowy LK104 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie skrajnych pozycji siłowników i armatury.

• Monitorowanie skrajnych położeń siłowników pneumatycznych w procesach technologicznych.
• Kontrola otwarcia/zamknięcia ręcznych przekładni do sterowania armaturą (zaworami, przepustnicami).
• Przekazywanie sygnałów do sterowników PLC lub tablic sygnalizacyjnych o stanie armatury.
• Automatyka budynkowa w systemach BMS (np. pozycjonowanie przepustnic wentylacyjnych).

Wskazówki Montażowe

Montaż i podłączenie łącznika krańcowego LK104 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Łącznik montuje się na siłowniku lub przekładni zgodnie z instrukcją producenta. Należy zwrócić uwagę na właściwe ustawienie dźwigni z rolką względem elementu przestawiającego, aby zapewnić prawidłowe przełączanie. Przewody podłączyć do zacisków zgodnie ze schematem, stosując odpowiednie przekroje i moment dokręcania podany w dokumentacji.

FAQ

• Czy łącznik krańcowy LK104 może być stosowany w środowiskach wilgotnych? Producent nie podaje stopnia ochrony IP, dlatego przed zastosowaniem w wilgotnym otoczeniu należy sprawdzić szczegółowe dane techniczne w karcie katalogowej. Standardowo zaleca się montaż w suchych pomieszczeniach lub w dodatkowej obudowie.
• Jaki typ styków zastosowano w łączniku? W dostępnych danych nie ma informacji o liczbie ani typie styków (NO/NC). Szczegóły należy zweryfikować w dokumentacji technicznej producenta.
• Czy łącznik wyposażono w podświetlenie? Nie, łącznik krańcowy LK104 nie posiada wbudowanego podświetlenia – sygnalizacja położenia odbywa się poprzez stan elektryczny styków.
