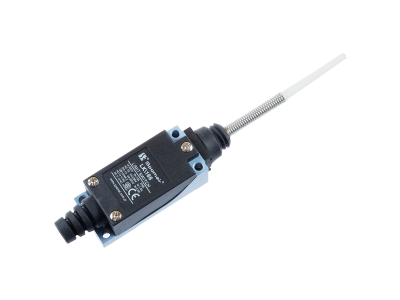

Łącznik krańcowy, dźwignia sprężynowa, metal/tworzywo | LK\166 Spamel

Opis i Kluczowe Cechy

Łącznik krańcowy LK\166 z dźwignią sprężynową to urządzenie służące do zdalnego monitorowania skrajnych położeń siłowników pneumatycznych oraz ręcznych przekładni armatury. Wykonany w konstrukcji metalowo-tworzywowej zapewnia trwałość i odporność na obciążenia mechaniczne. Dzięki zastosowaniu dźwigni sprężynowej przełączanie styków następuje niezawodnie przy każdym krańcowym położeniu, co gwarantuje precyzyjną sygnalizację stanu otwarcia armatury.

• Dźwignia sprężynowa: zapewnia pewne i powtarzalne przełączanie w skrajnych położeniach, eliminując ryzyko fałszywych sygnałów.
• Konstrukcja metal/tworzywo: łączy wytrzymałość mechaniczną z lekkością i odpornością na korozję, odpowiednia do pracy w wymagających środowiskach przemysłowych.
• Zdalne monitorowanie: sygnał elektryczny z łącznika może być przesyłany do tablic sterujących, PLC lub systemów SCADA, umożliwiając kontrolę bez konieczności bezpośredniego nadzoru.
• Łatwa integracja: kompaktowa obudowa i standardowy system mocowania (np. uchwyt do siłownika) upraszczają instalację na armaturze.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury łączeniowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. (Szczegółowe numery norm dostępne są w karcie katalogowej producenta).

Zastosowanie

Łącznik krańcowy LK\166 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne potwierdzenie położenia armatury (zaworów, zasuw, przepustnic) w instalacjach przemysłowych i budynkowych.

• Monitorowanie skrajnych położeń siłowników pneumatycznych w systemach automatyki procesowej.
• Sygnalizacja zamknięcia/otwarcia ręcznych przekładni armatury w sieciach wodociągowych i ciepłowniczych.
• Przekazywanie informacji do sterowników PLC lub szaf sterowniczych w celu wizualizacji i archiwizacji stanu zaworów.
• Zastosowanie w instalacjach przeciwpożarowych do kontroli położenia klap odcinających.

Wskazówki Montażowe

Montaż łącznika krańcowego LK\166 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie mocuje się mechanicznie do siłownika lub przekładni zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe ustawienie dźwigni względem krzywki lub tarczy. Przekrój przewodów przyłączeniowych dobrać do przewidywanego obciążenia styków. Po instalacji zaleca się sprawdzenie działania mechanicznego i elektrycznego.

FAQ

• Czy łącznik krańcowy LK\166 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie. Stan styków sygnalizowany jest elektrycznie poprzez zmianę konfiguracji obwodu.
• Jaki stopień ochrony IP ma ten model? Producent nie podaje w danych katalogowych stopnia ochrony IP. Zalecamy montaż łącznika w obudowie o odpowiedniej szczelności dla danego środowiska pracy (np. w suchym pomieszczeniu lub dodatkowej osłonie).

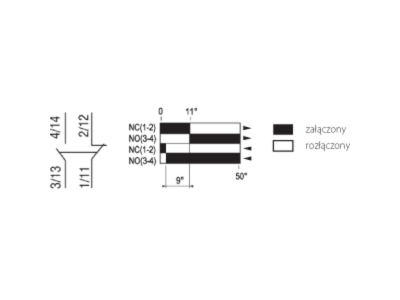

• Jaki jest tryb pracy styku – normalnie otwarty (NO) czy normalnie zamknięty (NC)? Dane techniczne nie precyzują konfiguracji styków. Prosimy o weryfikację oznaczenia na produkcie lub w dokumentacji technicznej.
