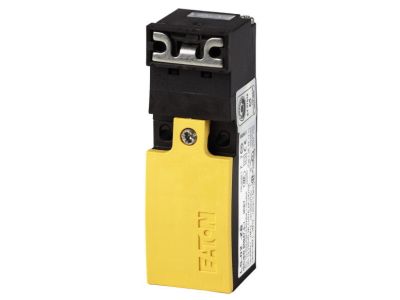

Łącznik krańcowy bezpieczeństwa LS-11S-ZB | 106870 Eaton

Alternatywny kod produktu: LS-11S-ZB

Opis i Kluczowe Cechy

Łącznik krańcowy bezpieczeństwa LS-11S-ZB (nr katalogowy 106870) to kompaktowe urządzenie wyposażone w jeden styk zwierny (Z) i jeden styk rozwierny (R) z funkcją wymuszonego otwarcia, zaprojektowane do ochrony personelu i maszyn w instalacjach przemysłowych. Dzięki szczelnej obudowie IP66 i szerokiemu zakresowi temperatur pracy sprawdza się w wymagających środowiskach.

• Funkcja bezpieczeństwa – wymuszone otwarcie styków: Zgodność z IEC/EN 60947-5-1 gwarantuje niezawodne rozłączenie obwodu w przypadku awarii elementu uruchamiającego, zwiększając bezpieczeństwo operatorów.
• Stopień ochrony IP66: Obudowa z materiału izolowanego chroni przed pyłem i silnymi strumieniami wody, umożliwiając montaż w halach produkcyjnych, na zewnątrz lub w strefach mycia.
• Szeroki zakres temperatur otoczenia: Praca od -25°C do +70°C zapewnia niezawodność w chłodniach, piecach czy klimacie umiarkowanym bez ryzyka uszkodzenia styków.
• Zaciski Cage Clamp (Wago): Technologia beznarzędziowego podłączania przewodów zapewnia pewny, odporny na wibracje kontakt oraz szybki montaż bez konieczności dokręcania śrub.
• Styk migowy: Po zwolnieniu elementu uruchamiającego styki powracają do pozycji spoczynkowej, co pozwala na chwilowe sygnalizowanie położenia (np. przy otwarciu osłony).

Zgodność z Normami

Łącznik LS-11S-ZB spełnia wymagania normy IEC/EN 60947-5-1 w zakresie wymuszonego otwarcia styków, co potwierdza jego przydatność w układach bezpieczeństwa. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami dla aparatury łączeniowej.

Zastosowanie

Łącznik krańcowy bezpieczeństwa LS-11S-ZB znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja położenia i wyłączanie awaryjne w systemach ochrony maszyn.

• Ochrona drzwi, osłon i klap w maszynach produkcyjnych – wymuszone otwarcie styków przerywa obwód po zdjęciu osłony.
• Jako wyłącznik krańcowy w układach podnoszenia, przenośników i barier świetlnych.
• Sygnalizacja położenia elementów ruchomych (zastosowanie styku Z i R w logice PLC lub przekaźnikach).
• Automatyka budynkowa i bram przemysłowych, gdzie wymagana jest odporność na wilgoć i pył (IP66).

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać do zacisków Cage Clamp zgodnie z dokumentacją producenta – zalecany przekrój przewodów dostosować do prądu obwodu. Moment dokręcania (w przypadku użycia wkrętaka pomocniczego) nie może przekraczać wartości podanych w karcie katalogowej. Unikaj przeciążeń mechanicznych elementu uruchamiającego.

FAQ

• Czy łącznik posiada podświetlenie? Nie, w danych produktu nie przewidziano opcji podświetlenia – styk jest czysto mechaniczny.
• Jaki jest stopień ochrony? IP66 – obudowa pyłoszczelna i odporna na silne strumienie wody, dopuszczona do pracy w trudnych warunkach przemysłowych.
• Jak działa tryb pracy styku? Styki są migowe – po zwolnieniu elementu uruchamiającego (np. popychacza) wracają do pozycji spoczynkowej (styk Z otwiera się, styk R zamyka). Nie ma zatrzasku.
