Łącznik korytka LPU2H60 | 163611 Baks

Opis i Kluczowe Cechy

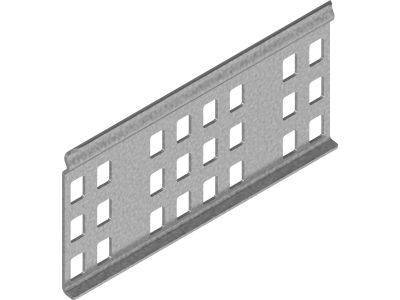

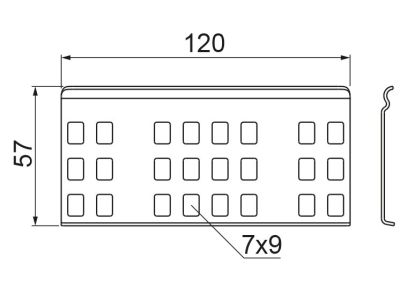

Łącznik korytka LPU2H60 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń w systemach tras kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 60 mm, co czyni go idealnie dopasowanym do korytek o analogicznym profilu. Wykonanie z wysokiej jakości stali ocynkowanej metodą Sendzimira (PN-EN 10346:2015-09) gwarantuje podwyższoną odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Stabilność konstrukcji: Precyzyjne dopasowanie do profilu korytka eliminuje luzy w miejscu styku elementów.
• Ochrona antykorozyjna: Powłoka cynkowa chroni stal przed utlenianiem, wydłużając żywotność całej instalacji.
• Szybki montaż: Konstrukcja łącznika pozwala na sprawne łączenie odcinków koryt bez konieczności stosowania skomplikowanych narzędzi.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które obowiązują w branży elektroinstalacyjnej. Łącznik LPU2H60 spełnia wymagania normy PN-EN 61537:2007, co potwierdza jego przydatność do prowadzenia tras kablowych pod względem wytrzymałości obciążeniowej oraz ciągłości elektrycznej. Zastosowana stal spełnia standardy PN-EN 10346, co jest kluczowe dla zachowania deklarowanych parametrów antykorozyjnych wewnątrz budynków.

Zastosowanie

Łącznik LPU2H60 znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Jest niezbędnym elementem przy budowie magistral kablowych w halach produkcyjnych, magazynach, centrach danych oraz obiektach użyteczności publicznej. Dzięki swojej uniwersalności, pozwala na łączenie koryt w ciągi proste, zapewniając sztywność konstrukcji nawet przy pełnym obciążeniu przewodami zasilającymi i sterowniczymi. Jest dedykowany do systemów, w których priorytetem jest niezawodność i szybkość realizacji prac instalacyjnych.

Wskazówki Montażowe

Podczas montażu łącznika LPU2H60 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór śrub: Do poprawnego zamocowania łącznika zaleca się stosowanie śrub z łbem grzybkowym (np. SGK M6x12 lub SG M6x12), które zapewniają gładką powierzchnię wewnątrz korytka, chroniąc izolację kabli przed przetarciem.
• Ciągłość elektryczna: Prawidłowo dokręcone śruby zapewniają odpowiedni styk metaliczny, co jest niezbędne dla zachowania ciągłości ochrony przeciwporażeniowej (ekwipotencjalizacji).
• Rozmieszczenie: Łącznik powinien być umieszczony centralnie na styku dwóch koryt, a śruby dokręcone z odpowiednim momentem, aby uniknąć odkształceń profilu.

FAQ

• Czy łącznik LPU2H60 nadaje się do stosowania na zewnątrz? Standardowa powłoka ocynkowana metodą Sendzimira jest przeznaczona głównie do zastosowań wewnątrz pomieszczeń. W przypadku środowisk o wysokiej wilgotności lub agresywnej atmosferze zaleca się konsultację w celu doboru wersji cynkowanej ogniowo lub wykonanej ze stali nierdzewnej.
• Ile śrub jest potrzebnych do montażu jednego łącznika? Liczba potrzebnych śrub zależy od liczby otworów montażowych w łączniku oraz specyfikacji projektowej, zazwyczaj są to 4 komplety śrubowe na jeden łącznik.
• Czy łącznik pasuje do korytek innych producentów? Łącznik jest optymalizowany pod systemy BAKS, jednak przy zachowaniu zgodności wymiarowej profilu (wysokość 60 mm) może być kompatybilny z innymi systemami, o ile rozstaw otworów montażowych jest tożsamy.
