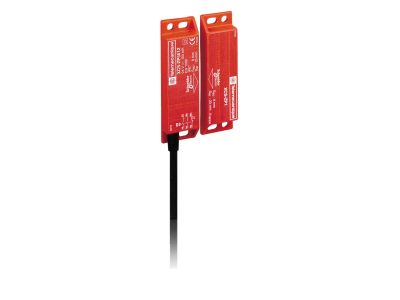

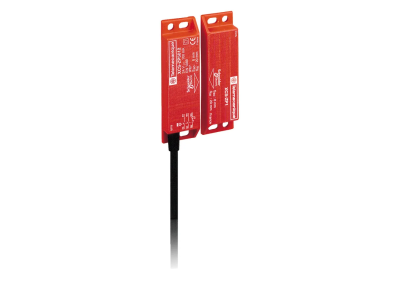

Łącznik kodowany magnetycznie 1NC+1NO, 24V DC, kabel 2m Preventa XCS | XCSDMP5902 Telemecanique Sensors

Opis i Kluczowe Cechy

Łącznik kodowany magnetycznie XCSDMP5902 z serii Preventa XCS to zaawansowane rozwiązanie z zakresu bezpieczeństwa maszynowego, zaprojektowane przez renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się bezstykową zasadą działania, co eliminuje zużycie mechaniczne i znacząco wydłuża żywotność komponentu w porównaniu do tradycyjnych wyłączników krańcowych. Łącznik wyposażony jest w konfigurację styków 1NC (normalnie zamknięty) oraz 1NO (normalnie otwarty), co pozwala na precyzyjne monitorowanie stanu osłon bezpieczeństwa. Urządzenie zasilane jest napięciem bezpiecznym 24V DC, a fabrycznie zintegrowany przewód o długości 2 metrów ułatwia szybką instalację bez konieczności zarabiania dodatkowych złączy w trudnych warunkach obiektowych.

• Technologia kodowania magnetycznego: Uniemożliwia proste obejście zabezpieczeń za pomocą zwykłego magnesu, co podnosi poziom bezpieczeństwa stanowiska pracy.
• Stopień ochrony: Wysoka szczelność obudowy pozwala na pracę w trudnych warunkach przemysłowych, gdzie występuje zapylenie lub wilgoć.
• Kompaktowa obudowa: Niewielkie wymiary umożliwiają montaż w miejscach o ograniczonej przestrzeni, na małych osłonach i drzwiczkach maszyn.
• Brak kontaktu mechanicznego: Redukcja ryzyka awarii spowodowanej niewspółosiowością drzwi lub wibracjami maszyny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w przemyśle. Łącznik XCSDMP5902 wspiera systemy bezpieczeństwa wymagające zgodności z normą ISO 13849-1 oraz IEC 62061. Dzięki zastosowaniu odpowiedniego modułu bezpieczeństwa (np. z serii Preventa XPS), system może osiągnąć wysoki poziom zapewnienia bezpieczeństwa (PL) lub poziom nienaruszalności bezpieczeństwa (SIL). Urządzenie posiada certyfikację CE oraz spełnia wymagania dyrektyw maszynowych, co jest kluczowe dla inżynierów utrzymania ruchu i projektantów systemów sterowania.

Zastosowanie

Łącznik magnetyczny Preventa XCS znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych i zautomatyzowanych gniazdach roboczych. Jest idealnym rozwiązaniem do monitorowania pozycji osłon przesuwnych, uchylnych oraz zdejmowalnych, które nie wymagają ryglowania, ale muszą gwarantować natychmiastowe zatrzymanie procesu w przypadku otwarcia. Ze względu na łatwość czyszczenia i brak elementów ruchomych, model ten jest często wybierany w przemyśle spożywczym, farmaceutycznym oraz chemicznym, a także w maszynach pakujących i obróbczych, gdzie precyzja i niezawodność są priorytetem.

Wskazówki Montażowe

Podczas instalacji łącznika XCSDMP5902 należy zwrócić szczególną uwagę na wzajemne ustawienie czujnika i magnesu aktywującego. Zaleca się zachowanie nominalnego dystansu roboczego określonego w dokumentacji technicznej, aby uniknąć niepożądanych zadziałań systemu. Montaż powinien odbywać się na sztywnych konstrukcjach, które nie ulegają deformacji podczas pracy maszyny. Przewód o długości 2 metrów należy prowadzić w korytach kablowych lub peszlach ochronnych, unikając ostrych zagięć, co zapobiega uszkodzeniom mechanicznym izolacji. Przy podłączaniu do układu sterowania należy pamiętać o zachowaniu polaryzacji napięcia 24V DC oraz o zastosowaniu odpowiednich zabezpieczeń nadprądowych.

FAQ

• Czy łącznik XCSDMP5902 może pracować bez modułu bezpieczeństwa? Choć elektrycznie jest to możliwe, dla zapewnienia pełnej funkcji bezpieczeństwa i zgodności z normami, łącznik powinien być zawsze podłączony do dedykowanego przekaźnika bezpieczeństwa.
• Jaka jest zaleta kabla 2m nad złączem M12? Zintegrowany kabel zapewnia wyższy stopień szczelności w miejscu połączenia z czujnikiem i eliminuje koszt zakupu dodatkowego przewodu przyłączeniowego, co jest ekonomicznym rozwiązaniem przy standardowych odległościach od puszek obiektowych.
• Czy urządzenie jest odporne na zanieczyszczenia metaliczne? Dzięki kodowaniu magnetycznemu łącznik jest odporny na większość typowych zanieczyszczeń, jednak nagromadzenie opiłków ferromagnetycznych na powierzchni czołowej może wpływać na dystans przełączania, dlatego zaleca się okresową kontrolę czystości.
