Łącznik kluczykowy 2P I-O-II-O 10A 400V | SK606 Hager

Opis i Kluczowe Cechy

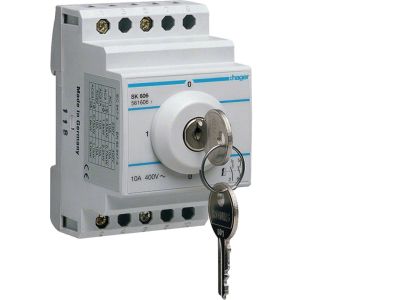

Łącznik kluczykowy SK606 to modułowy wyłącznik zasilania z napędem obrotowym na kluczyk, przeznaczony do pracy w obwodach o napięciu do 400 V i prądzie znamionowym 10 A. Dwa bieguny (2P) oraz cztery pozycje przełącznika (I-O-II-O) umożliwiają elastyczne sterowanie odbiornikami lub przełączanie między dwoma źródłami zasilania. Kompaktowa konstrukcja pozwala na montaż w standardowych rozdzielnicach modułowych.

• Dwa bieguny (2P): Jednoczesne odłączanie obu przewodów zwiększa bezpieczeństwo obsługi i izolację galwaniczną odbiornika.
• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach oświetleniowych, gniazd wtykowych czy małych odbiorników przemysłowych bez ryzyka przeciążenia styków.
• Napięcie 400 V: Urządzenie przystosowane do pracy w sieciach trójfazowych, pozwala na odłączanie obwodów międzyfazowych lub dwóch faz jednocześnie.
• Napęd obrotowy na kluczyk: Zapobiega przypadkowemu lub nieautoryzowanemu załączeniu – obsługa wymaga fizycznego kluczyka, co zwiększa bezpieczeństwo w strefach dostępnych dla osób postronnych.
• Cztery pozycje I-O-II-O: Umożliwiają wybór dwóch stanów załączenia (I i II) oraz dwóch stanów wyłączenia (O), co pozwala na przełączanie między dwoma obwodami lub źródłami zasilania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Zgodny z ogólnymi normami dla aparatury modułowej (standard DIN) – przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Szczegółowe certyfikaty należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Łącznik kluczykowy SK606 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania z możliwością wyboru źródła lub blokady obsługi. Znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach wymagających nadzoru dostępu.

• Główny wyłącznik zasilania w rozdzielnicach – odcięcie napięcia przed pracami konserwacyjnymi.
• Przełącznik między dwoma źródłami (np. sieć energetyczna i agregat prądotwórczy) – zmiana źródła bez ryzyka pomyłki.
• Sterowanie maszynami i urządzeniami wymagającymi autoryzacji – kluczyk uniemożliwia nieuprawnione uruchomienie.
• Odłączanie obwodów w szafach sterowniczych – szybkie odcięcie wybranych obwodów podczas diagnostyki.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym załączeniem. Łącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Momenty dokręcania śrub zacisków oraz wymagany przekrój przewodów – zgodnie z instrukcją producenta dołączoną do urządzenia.

FAQ

• Czy łącznik posiada podświetlenie? Nie, model SK606 nie wyposażono w podświetlenie stanu załączenia. Pozycję kluczyka można odczytać wizualnie po ustawieniu rękojeści.
• Jaki jest stopień ochrony IP? Producent nie określił konkretnego stopnia ochrony dla tego modelu. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować odpowiednią obudowę zewnętrzną.
• Jak rozumieć oznaczenie pozycji I-O-II-O? To czteropozycyjny przełącznik: pozycja I i II odpowiadają załączeniu osobnych obwodów (lub różnych źródeł), natomiast pozycja O to wyłączenie. Dzięki temu można wybrać między dwoma stanami pracy lub całkowicie odciąć zasilanie.
