Łącznik kątowy drabin LKDCH50N | 451101 Baks

Opis i Kluczowe Cechy

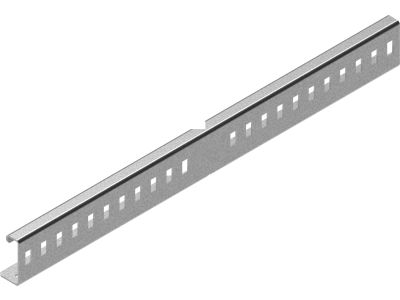

Łącznik kątowy drabin LKDCH50N marki BAKS to profesjonalne rozwiązanie konstrukcyjne zaprojektowane z myślą o tworzeniu elastycznych i wytrzymałych tras kablowych. Kluczowym atutem tego elementu jest zastosowanie innowacyjnej, gęstej perforacji. Rozwiązanie to gwarantuje możliwość wykonania stabilnego połączenia śrubowego dwóch drabinek kablowych przeciętych w dowolnym miejscu, eliminując konieczność czasochłonnego wiercenia dodatkowych otworów montażowych na placu budowy. Produkt został wykonany z wysokiej jakości stali cynkowanej metodą Sendzimira, co zapewnia optymalną ochronę antykorozyjną w warunkach suchych i wewnątrz budynków.

• Uniwersalność montażu: Możliwość łączenia drabin zarówno pod kątem, jak i w linii prostej.
• Oszczędność czasu: Gęsta perforacja pozwala na natychmiastowe skręcenie elementów bez użycia wiertarki.
• Trwałość materiałowa: Stal cynkowana metodą Sendzimira charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne.
• Kompatybilność: System przystosowany do współpracy ze standardowymi śrubami montażowymi SGKM8x14 oraz SGM8x14.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne dotyczące systemów nośnych kabli. Został wykonany ze stali cynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2015-09, co potwierdza wysoką jakość powłoki ochronnej oraz powtarzalność parametrów mechanicznych stali. Dzięki zachowaniu standardów produkcyjnych BAKS, łącznik LKDCH50N zapewnia bezpieczeństwo instalacji elektrycznych i teletechnicznych, gwarantując ciągłość mechaniczną trasy kablowej.

Zastosowanie

Łącznik LKDCH50N znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych i komercyjnych. Jest niezastąpiony w sytuacjach, gdzie trasa kablowa musi ominąć przeszkody konstrukcyjne lub zmienić kierunek pod niestandardowym kątem. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o skomplikowanej architekturze.
• Centrach danych, gdzie wymagana jest precyzja w prowadzeniu koryt i drabin.
• Modernizacjach istniejących tras, gdzie konieczne jest docinanie drabin na wymiar.
• Budownictwie ogólnym przy prowadzeniu głównych pionów i poziomów zasilających.

Wskazówki Montażowe

Aby zapewnić maksymalną sztywność i bezpieczeństwo konstrukcji, podczas montażu łącznika LKDCH50N należy przestrzegać poniższych zaleceń:

• Do poprawnego zamocowania jednego łącznika należy wykorzystać 4 komplety śrub (śruba + nakrętka kołnierzowa) typu SGKM8x14 lub SGM8x14.
• W przypadku docinania drabiny kablowej, należy upewnić się, że krawędzie są wolne od zadziorów, które mogłyby uszkodzić izolację kabli.
• Dzięki gęstej perforacji, łącznik należy przyłożyć do boku drabiny i dopasować otwory tak, aby uzyskać pożądany kąt załamania trasy.
• Zaleca się dokręcanie śrub z odpowiednim momentem obrotowym, aby zapobiec poluzowaniu się konstrukcji pod wpływem drgań.

FAQ

Czy łącznik LKDCH50N wymaga wiercenia otworów w dociętej drabinie?
Nie, dzięki nowej, gęstej perforacji łącznik umożliwia skręcenie elementów w dowolnym miejscu przecięcia drabiny bez konieczności używania wiertarki.

Jakie śruby są dedykowane do tego modelu?
Producent zaleca stosowanie śrub z łbem grzybkowym SGKM8x14 lub SGM8x14, które zapewniają gładką powierzchnię od strony układania kabli.

Czy produkt można stosować na zewnątrz budynków?
Stal cynkowana metodą Sendzimira jest przeznaczona głównie do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku agresywnych środowisk zewnętrznych zaleca się konsultację w celu doboru elementów cynkowanych ogniowo lub wykonanych ze stali nierdzewnej.
