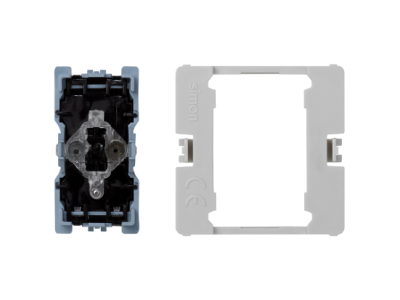

Łącznik K45 zwierny 16A 230V Simon Connect | K303 Kontakt Simon

Alternatywny kod produktu: TSC-K303

Opis i Kluczowe Cechy

Łącznik zwierny K45 o symbolu K303 od Simon Connect to element sterowniczy przeznaczony do montażu w rozdzielnicach. Wyposażony w styk normalnie otwarty (NO) o prądzie znamionowym 16 A i napięciu 230 V AC, gwarantuje niezawodną pracę w typowych obwodach sterowania. Seria K45 wyróżnia się kompaktową budową, co ułatwia integrację z pozostałą aparaturą modułową.

• Styk zwierny (NO): Zapewnia załączenie obwodu po naciśnięciu – idealny do realizacji impulsów sterujących lub załączania odbiorników.
• Prąd znamionowy 16 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 230 V AC: Kompatybilność z napięciem sieciowym, powszechnie stosowanym w instalacjach niskiego napięcia.
• Seria K45 Simon Connect: Systemowa aparatura modułowa o spójnym designie i łatwym montażu na szynie TH35.

Zgodność z Normami

Łącznik K303 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczeństwo i wymaganą jakość w instalacjach elektrycznych.

Zastosowanie

Łącznik zwierny K45 sprawdza się wszędzie tam, gdzie potrzebny jest niezawodny sygnał załączający lub impulsowe sterowanie.

• Sterowanie oświetleniem – ręczne załączanie obwodów z poziomu rozdzielnicy.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanu pracy – jako element układów sygnalizacyjnych.
• Automatyka budynkowa – realizacja prostych funkcji przełączających w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie łącznika K303 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z serią K45). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami.

FAQ

• Czy łącznik ma podświetlenie LED? W danych produktu nie przewidziano podświetlenia – łącznik K303 jest przeznaczony do montażu w rozdzielnicy i nie posiada elementów sygnalizacyjnych.
• Jaki stopień ochrony posiada ten łącznik? Nie podano bezpośrednio, ale standardowa aparatura modułowa montowana w rozdzielnicy ma zazwyczaj stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem.
• Jaki tryb pracy styku został zastosowany? Styk jest normalnie otwarty (NO) – po naciśnięciu (uruchomieniu) następuje zwarcie obwodu. Po zwolnieniu styk wraca do stanu otwarcia.
