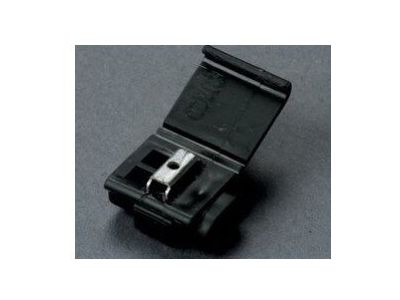

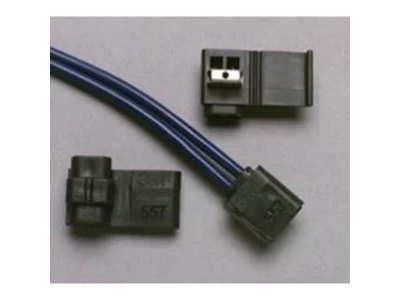

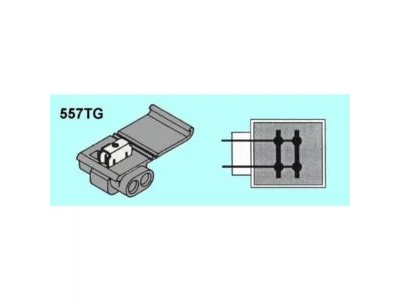

Łącznik jednożyłowy przelotowy 557-TG2 (opak 100szt) | 80611322076 EFBI

Opis i Kluczowe Cechy

Łącznik jednożyłowy przelotowy 557-TG2 marki EFBI (technologia 3M/Corning) to zaawansowane rozwiązanie inżynieryjne dedykowane do precyzyjnego łączenia dwóch przewodów miedzianych w układzie liniowym. Kluczowym elementem konstrukcyjnym jest zastosowanie technologii IDC (Insulation Displacement Contact), która umożliwia wykonanie trwałego styku elektrycznego poprzez nacięcie izolacji bez konieczności jej wcześniejszego zdejmowania. Takie rozwiązanie znacząco skraca czas prac instalacyjnych i eliminuje ryzyko uszkodzenia żyły miedzianej podczas obróbki.

Produkt charakteryzuje się wysoką odpornością środowiskową dzięki fabrycznemu wypełnieniu wnętrza specjalistycznym żelem hydrofobowym. Żel ten tworzy barierę gazoszczelną wokół punktu styku, co skutecznie chroni połączenie przed utlenianiem, korozją oraz penetracją wilgoci. Przezroczysta obudowa z oznaczeniem TG2 pozwala na wizualną weryfikację poprawności wprowadzenia przewodów, co jest kluczowe w procesie kontroli jakości instalacji.

• Technologia IDC: Szybki montaż bez narzędzi do zdejmowania izolacji.
• Zakres średnic: Obsługa przewodów o przekroju od 0,4 mm do 0,9 mm (AWG 26–19).
• Ochrona żelowa: Pełna odporność na warunki atmosferyczne i wilgoć.
• Konstrukcja przelotowa: Idealna do łączenia przewodów w linii prostej.

Zgodność z Normami

Łącznik 557-TG2 został zaprojektowany z myślą o rygorystycznych standardach telekomunikacyjnych i teletechnicznych. Wykorzystane materiały izolacyjne oraz technologia styku nożowego IDC spełniają normy branżowe w zakresie rezystancji przejścia oraz wytrzymałości dielektrycznej dla systemów niskonapięciowych. Dzięki zastosowaniu żelu uszczelniającego, złącze zapewnia długofalową stabilność parametrów transmisyjnych, co jest zgodne z wymogami dla okablowania strukturalnego i systemów przesyłu danych, gdzie minimalizacja strat sygnału jest priorytetem.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach słaboprądowych, gdzie niezawodność styku jest krytyczna dla funkcjonowania całego systemu. Łączniki 557-TG2 są niezastąpione w:

• Telekomunikacji: Łączenie par przewodów w puszkach rozdzielczych i centralach.
• Systemach SSWiN oraz CCTV: Bezpieczne łączenie czujek alarmowych i kamer w miejscach narażonych na kondensację pary wodnej.
• Automatyce budynkowej: Integracja okablowania sterowniczego w magistralach komunikacyjnych.
• Instalacjach zewnętrznych: Wykonywanie połączeń w peszlach, kanałach kablowych oraz puszkach natynkowych montowanych na elewacjach.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie przewodów: Przewody miedziane jednożyłowe powinny być proste i czyste. Nie należy zdejmować izolacji z końcówek.
• Wprowadzenie żył: Wsuń oba przewody do oporu w otwory wejściowe łącznika. Dzięki przezroczystej obudowie upewnij się, że żyły dotarły do końca komory.
• Zaciskanie: Użyj dedykowanego narzędzia zaciskowego lub szczypiec równoległych, aby równomiernie docisnąć kolorowy element obudowy. Prawidłowe zaciśnięcie powoduje wbicie styku IDC w izolację i wypłynięcie nadmiaru żelu, co potwierdza szczelność.
• Weryfikacja: Sprawdź mechanicznie trwałość połączenia poprzez lekkie pociągnięcie za przewody.

FAQ

1. Czy łącznik 557-TG2 można stosować do przewodów typu linka?
Produkt jest zoptymalizowany pod kątem przewodów miedzianych jednożyłowych (drut). Stosowanie linek może nie zapewnić pełnej skuteczności nacięcia izolacji przez styk IDC.

2. Czy złącze jest wielorazowego użytku?
Nie, łączniki IDC są złączami jednorazowymi. Po zaciśnięciu noże stykowe oraz struktura żelu formują trwałe połączenie, którego nie należy demontować i używać ponownie.

3. Jaka jest główna zaleta żelu wewnątrz łącznika?
Żel wypiera powietrze i wilgoć z punktu styku, co zapobiega korozji elektrochemicznej. Jest to kluczowe w instalacjach zewnętrznych, gdzie zmiany temperatur prowadzą do skraplania wody.
