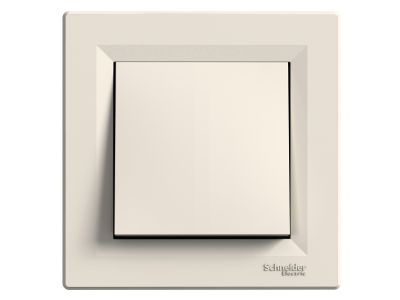

Łącznik jednobiegunowy z ramką 10AX250V zaciski śrubowe kremowy, Asfora | EPH0100323 Schneider Electric

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z serii Asfora od renomowanego producenta Schneider Electric to fundament nowoczesnej instalacji elektrycznej. Urządzenie o numerze katalogowym EPH0100323 charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o mocy do 2300W, w tym również obciążeniami o charakterze indukcyjnym. Mechanizm działa w trybie bistabilnym, co oznacza, że klawisz pozostaje w wybranej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.

• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje minimalną rezystancję styku i zapobiega przegrzewaniu się punktów stykowych.
• Materiał wykonania: Wysokiej jakości tworzywo ABS o zwiększonej odporności na promieniowanie UV sprawia, że kremowy kolor zachowuje swoją estetykę przez lata.
• Kompletny zestaw: Produkt dostarczany jest z ramką, co znacząco przyspiesza proces zakupowy i montażowy.
• Ergonomia: Wyprofilowany klawisz zapewnia pewny chwyt i komfortowe przełączanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Posiada certyfikację CE oraz spełnia wymagania normy PN-EN 60669-1, co jest gwarancją niezawodności w instalacjach domowych i komercyjnych. Stopień ochrony IP20 definiuje przeznaczenie łącznika do pracy wewnątrz budynków, w suchych pomieszczeniach, gdzie nie występuje ryzyko bezpośredniego kontaktu z wodą.

Zastosowanie

Łącznik jednobiegunowy Asfora znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest idealnym rozwiązaniem do sterowania pojedynczym źródłem światła lub grupą opraw z jednego miejsca. Dzięki klasycznemu, kremowemu wykończeniu, doskonale komponuje się z tradycyjnymi i nowoczesnymi wnętrzami, stanowiąc dyskretny, ale funkcjonalny element osprzętu elektroinstalacyjnego.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długości wskazanej na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Moment dokręcania: Zaciski śrubowe należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu.
• Mocowanie w puszce: Mechanizm wyposażony jest w solidne pazurki, które umożliwiają stabilne osadzenie w puszce podtynkowej o średnicy 60 mm.
• Poziomowanie: Przed ostatecznym dokręceniem wkrętów mocujących, należy sprawdzić wypoziomowanie ramki montażowej.

FAQ

1. Czy ten łącznik nadaje się do sterowania oświetleniem LED?
Tak, prąd znamionowy 10AX jest przystosowany do obsługi nowoczesnych źródeł światła LED, które charakteryzują się wysokimi prądami rozruchowymi.

2. Czy produkt zawiera ramkę w zestawie?
Tak, model EPH0100323 jest sprzedawany jako kompletny produkt z ramką jednokrotną w kolorze kremowym.

3. Czy można go zamontować w ramce wielokrotnej?
Mechanizm można wyciągnąć z ramki pojedynczej i zamontować w dowolnej ramce wielokrotnej z serii Asfora, co pozwala na estetyczne grupowanie osprzętu.
