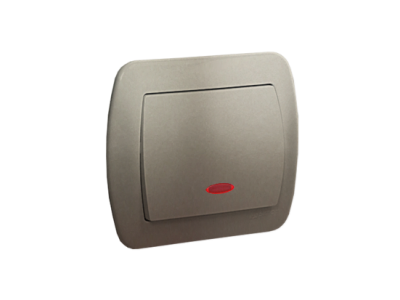

Łącznik jednobiegunowy z podświetleniem, 10AX, zaciski śrubowe, satynowy AW1L/29 Simon Akord | AW1L/29 Kontakt Simon

Alternatywny kod produktu: WMAL-411xxx-H012

Opis i Kluczowe Cechy

Łącznik jednobiegunowy Simon Akord (symbol AW1L/29) to element przeznaczony do załączania i wyłączania obwodów oświetleniowych. Działa na zasadzie przełącznika – po zmianie położenia pozostaje w nowym stanie (nie powraca samoczynnie). Wyposażony w podświetlenie ułatwiające lokalizację w ciemności oraz zaciski śrubowe dla pewnego i trwałego połączenia przewodów. Prąd znamionowy 10 AX (zgodny z normą dla obciążeń żarowych i LED) pozwala na bezpieczną pracę w typowych instalacjach domowych.

• Prąd znamionowy 10 AX: Gwarantuje bezpieczne i niezawodne działanie w obwodach oświetleniowych z żarówkami tradycyjnymi oraz nowoczesnymi źródłami LED, bez ryzyka przeciążenia styków.
• Zaciski śrubowe: Umożliwiają trwałe i powtarzalne połączenie przewodów, zapewniając niską rezystancję przejścia i stabilność mechaniczną.
• Podświetlenie: Ułatwia szybkie zlokalizowanie łącznika w pomieszczeniu przy zgaszonym świetle, zwiększając komfort użytkowania.
• Konstrukcja jednobiegunowa: Przeznaczona do przerywania jednego przewodu fazowego – typowe rozwiązanie w obwodach oświetleniowych.
• Satynowe wykończenie: Estetyczny, odporny na zabrudzenia wygląd, który pasuje do nowoczesnych aranżacji wnętrz.

Zgodność z Normami

Producent nie podaje konkretnych numerów norm w karcie katalogowej. Łącznik spełnia jednak wymagania obowiązujących dyrektyw unijnych i posiada oznakowanie CE, co potwierdza jego zgodność z podstawowymi wymaganiami bezpieczeństwa elektrycznego. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla aparatury modułowej montowanej na szynę DIN.

Zastosowanie

Łącznik AW1L/29 znajduje szerokie zastosowanie w instalacjach budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki prostej konstrukcji i niezawodności jest podstawowym elementem sterowania oświetleniem.

• Załączanie i wyłączanie obwodów oświetlenia punktowego, liniowego oraz LED w pokojach, korytarzach i pomieszczeniach gospodarczych.
• Sterowanie oświetleniem w systemach schodowych (jako część łączników krzyżowych lub pośrednich) – w połączeniu z innymi łącznikami tej serii.
• Zastosowanie w rozdzielnicach mieszkaniowych dla wydzielonych obwodów oświetleniowych.
• Możliwość pracy w instalacjach sterowanych ręcznie, bez dodatkowych układów automatyki.

Wskazówki Montażowe

Montaż łącznika powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub puszce natynkowej/podtynkowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu i obciążenia. Po podłączeniu przewodów do zacisków śrubowych dokręcić je momentem zgodnym z dokumentacją producenta (zazwyczaj 0,5–0,8 Nm). Przed włączeniem napięcia sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Czy podświetlenie w łączniku AW1L/29 jest wymienne? Producent nie podaje informacji o możliwości wymiany źródła podświetlenia. Zazwyczaj w tego typu łącznikach podświetlenie jest zintegrowane na stałe.
• Jaki stopień ochrony posiada ten łącznik? W dostępnych danych nie ma informacji o stopniu ochrony IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20, co oznacza ochronę przed dotknięciem palcami, ale nie przed wilgocią. Należy stosować go w suchych pomieszczeniach.
• Czy łącznik działa jak przycisk chwilowy (monostabilny)? Nie. Jest to łącznik bistabilny – po naciśnięciu zmienia stan i pozostaje w nim aż do ponownego przełączenia. Nie ma sprężyny powrotnej.
