Łącznik jednobiegunowy + przycisk zwierny, 2 klawisze 16AX 250V, zac gwint, Grafitowy mat Simon 55 | TW1P1A.01/116 Kontakt Simon

Alternatywny kod produktu: WMDL-050X23-116

Opis i Kluczowe Cechy

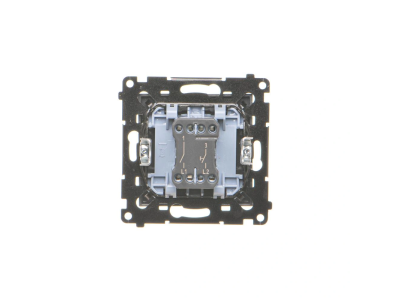

Łącznik jednobiegunowy wyposażony w dwa klawisze 16A i przycisk zwierny, dedykowany do precyzyjnej kontroli obwodów oświetleniowych i gniazd 230V w instalacjach domowych i biurowych. Wykonany w kolorze grafitowym Simon 55, pasuje do pozostałej aparatury modułowej z tej serii. Zaciski gwintowe zapewniają pewne i trwałe połączenie przewodów.

• 2 klawisze 16A 250V: niezależna kontrola dwóch obwodów oświetleniowych lub gniazd – idealny do przełączania światła w pomieszczeniach wielofunkcyjnych.
• Przycisk zwierny: dodatkowe wejście sterujące, umożliwiające podłączenie zewnętrznego układu sterowania (np. systemu alarmowego lub automatyki).
• Zaciski gwintowe: pewne i trwałe mocowanie przewodów, minimalizujące ryzyko poluzowania się połączenia.
• Kolor grafitowy Simon 55: estetyczna spójność z modułową aparaturą elektryczną w instalacjach standardowych.
• Napięcie znamionowe 250V: kompatybilny z krajowymi instalacjami 230V, spełnia wymagania dla obwodów oświetleniowych i gniazd.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej oraz dyrektyw unijnych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Łącznik 2-klawiszowy z przyciskiem zwiernym znajduje zastosowanie w instalacjach elektrycznych wymagających niezależnego sterowania wieloma obwodami.

• Sterowanie oświetleniem w pomieszczeniach wielofunkcyjnych (np. salon z wydzielonymi strefami).
• Kontrola gniazd 230V w pomieszczeniach biurowych lub warsztatach.
• Podłączenie układów automatyki (np. sterowanie scenami świetlnymi) poprzez przycisk zwierny.
• Montaż w rozdzielnicach i szafach sterowniczych jako element modułowej aparatury.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Łącznik należy zamontować w puszce instalacyjnej lub na szynie TH. Przewody wprowadzić przez otwory w zaciskach gwintowych, dokręcić mocno, zachowując odpowiedni moment siły (zgodnie z zaleceniami producenta). Przycisk zwierny podłączyć jako dodatkowe wejście sterujące. Po zakończeniu montażu sprawdzić poprawność działania wszystkich klawiszy i połączeń.

FAQ

• Czy łącznik obsługuje obciążenie indukcyjne? Tak, łącznik 16A 250V jest przystosowany do sterowania zarówno obciążeniami rezystancyjnymi, jak i indukcyjnymi (np. żarówki, świetlówki, małe silniki).
• Jaki jest maksymalny prąd łączeniowy? Maksymalny prąd ciągły wynosi 16A przy napięciu 250V.
• Czy łącznik można stosować w obwodach 12V? Nie – łącznik jest przeznaczony wyłącznie do obwodów 230V/250V.
