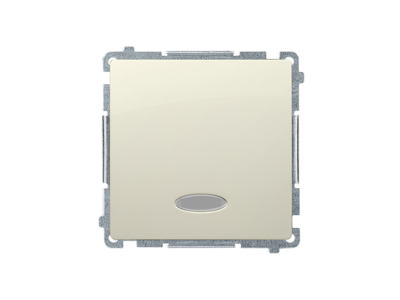

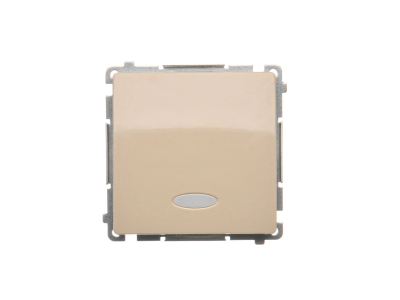

Łącznik jednobiegunowy (moduł) z sygnalizacją załączenia, 10AX, 250V, szybkozłącza, beż BMW1ZL.01/12 | BMW1ZL.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-011xx1-9011

Opis i Kluczowe Cechy

Łącznik jednobiegunowy modułowy z sygnalizacją załączenia o symbolu BMW1ZL.01/12 przeznaczony jest do montażu w rozdzielnicach i puszkach instalacyjnych. Przystosowany do pracy przy napięciu 250V i prądzie znamionowym 10AX – gwarantuje bezpieczne sterowanie obwodami oświetleniowymi o obciążeniu żarowym bez ryzyka przegrzania styków. Wyposażony w szybkozłącza ułatwiające podłączanie przewodów, wykonany w kolorze beżowym, co pozwala na estetyczne dopasowanie do standardowych osprzętów.

• Prąd znamionowy 10AX: zapewnia niezawodną pracę przy obciążeniach rezystancyjnych i żarowych, typowych dla obwodów oświetleniowych, bez ryzyka przeciążenia.
• Napięcie znamionowe 250V: kompatybilność z domowymi instalacjami jednofazowymi, umożliwia bezpieczne łączenie obwodów o napięciu sieciowym.
• Sygnalizacja załączenia: wbudowana lampka (neonowa lub LED) wizualnie potwierdza stan załączenia łącznika, ułatwiając diagnostykę i obsługę.

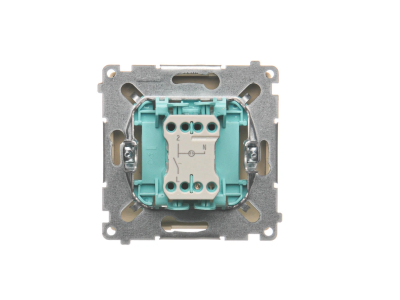

• Szybkozłącza (bezśrubowe): umożliwiają szybki i pewny montaż przewodów bez użycia narzędzi, skracając czas instalacji i eliminując ryzyko poluzowania połączeń.
• Kolor beżowy: estetyczne wykończenie pasujące do standardowych puszek natynkowych i podtynkowych oraz harmonizujące z wnętrzami.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Konstrukcja oparta na standardach DIN oraz normach europejskich dotyczących łączników instalacyjnych. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik jednobiegunowy z sygnalizacją załączenia znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wizualne potwierdzenie stanu obwodu oraz wygodne sterowanie oświetleniem.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej – łącznik pozwala na załączanie i wyłączanie obwodów z sygnalizacją stanu.
• Sygnalizacja stanu pracy urządzeń – lampka załączenia informuje o aktywności obwodu, co jest przydatne w pomieszczeniach technicznych i serwerowniach.
• Automatyka budynkowa – jako element sterujący w prostych systemach automatyki, np. do załączania wentylacji lub oświetlenia awaryjnego.
• Zastosowania przemysłowe – do sygnalizacji stanu pracy maszyn i urządzeń w szafach sterowniczych, gdzie wymagana jest wizualna informacja o stanie łącznika.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w puszce instalacyjnej. Przed podłączeniem należy sprawdzić przekrój przewodów – szybkozłącza dedykowane są dla przewodów o przekroju 0,75–2,5 mm². Moment dokręcania (jeśli dotyczy) oraz zalecany przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Po zakończeniu prac sprawdź poprawność działania sygnalizacji i łączenia.

FAQ

• Czy sygnalizacja załączenia jest wykonana w technologii LED? W danych katalogowych nie określono rodzaju źródła światła. W tego typu łącznikach spotyka się lampki neonowe lub LED – szczegóły należy sprawdzić w dokumentacji producenta.
• Jaki stopień ochrony ma ten łącznik? Nie podano stopnia IP – standardowo łączniki modułowe do montażu w rozdzielnicach posiadają IP20, co oznacza ochronę przed dotknięciem części niebezpiecznych. Nie są przystosowane do pracy w środowisku wilgotnym bez dodatkowej obudowy.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Łącznik jednobiegunowy z sygnalizacją załączenia działa jako styk zwierny (NO) – załącza obwód po naciśnięciu, a sygnalizacja świeci przy zamkniętym styku. Dokładny tryb pracy potwierdza dokumentacja producenta.
