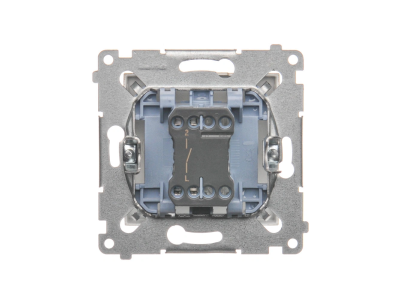

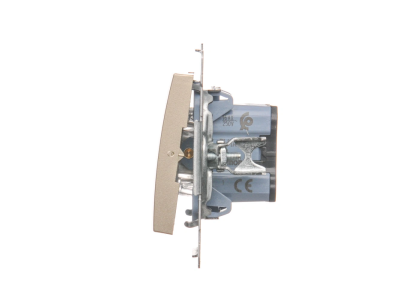

Łącznik jednobiegunowy (moduł) 16AX, 250V, zaciski śrubowe, złoty mat DW1A.01/44 Simon 54 | DW1A.01/44 Kontakt Simon

Alternatywny kod produktu: WMDL-010x2x-044

Opis i Kluczowe Cechy

Łącznik jednobiegunowy Simon 54, model DW1A.01/44, to podstawowy element instalacji elektrycznej służący do zmiany stanu obwodu – załączania lub wyłączania odbiorników. Dzięki prądowi znamionowemu 16AX oraz napięciu 250 V zapewnia bezpieczną i trwałą pracę w obwodach oświetleniowych, w tym z obciążeniami żarowymi i fluorescencyjnymi. Wyposażony w trwałe zaciski śrubowe ułatwiające pewne podłączenie przewodów.

• Prąd 16AX / napięcie 250 V: Przebadany do obciążeń żarowych (A) i fluorescencyjnych (X) – gwarantuje niezawodne działanie w typowych obwodach oświetleniowych bez ryzyka przegrzania styków.
• Zaciski śrubowe: Oferują pewne i stabilne połączenie przewodów, ułatwiające montaż i konserwację.
• Kolor złoty mat: Estetyczne wykończenie pasujące do nowoczesnych rozdzielnic i puszek montażowych.
• Działanie bistabilne (przełącznik): Po zmianie położenia styk pozostaje w stanie załączenia lub wyłączenia – nie wymaga ciągłego nacisku.
• Kompatybilność z szyną TH35: Montaż w rozdzielnicach modułowych – oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z ogólnymi normami dotyczącymi łączników instalacyjnych (seria IEC/EN 60669). Montaż i użytkowanie zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Łącznik Simon DW1A.01/44 jest przeznaczony do ręcznego załączania i wyłączania obwodów elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Sprawdza się w instalacjach wymagających niezawodnego przełączania bez podtrzymania ręcznego.

• Załączanie oświetlenia wewnętrznego i zewnętrznego.
• Sterowanie wentylatorami, roletami lub innymi odbiornikami małej mocy.
• Jako element rozdziału obwodów w rozdzielnicach modułowych.
• Zastosowanie w układach automatyki budynkowej jako ręczne przełączanie sygnałów.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia od rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem obciążenia i obowiązującymi normami. Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta. Przed włączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy łącznik jest podświetlany (z LED)? Nie, model DW1A.01/44 nie posiada wbudowanego podświetlenia – jest to standardowy łącznik bez elementów sygnalizacyjnych.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic zakłada się IP20. Należy unikać instalacji w miejscach narażonych na wilgoć lub pył.
• Jaki jest tryb pracy styku? Łącznik działa w trybie bistabilnym (ON/OFF) – po przestawieniu dźwigni styk pozostaje w nowym położeniu do czasu kolejnej zmiany.
