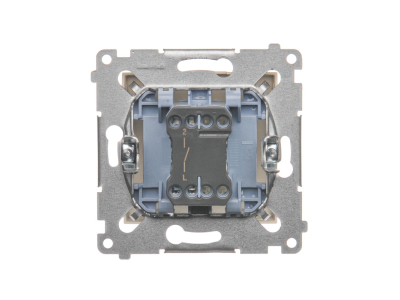

Łącznik jednobiegunowy (moduł) 16AX, 250V, zaciski śrubowe, krem DW1A.01/41 Simon 54 | DW1A.01/41 Kontakt Simon

Alternatywny kod produktu: WMDL-010x2x-041

Opis i Kluczowe Cechy

Łącznik jednobiegunowy (moduł) Simon o symbolu DW1A.01/41 to uniwersalny element instalacji elektrycznej przeznaczony do zmiany stanu obwodu. Dzięki prądowi znamionowemu 16AX i napięciu 250V pozwala bezpiecznie sterować obciążeniami mieszanymi, w tym oświetleniem LED, żarowym i halogenowym. Wyposażony w zaciski śrubowe zapewnia trwałe i pewne połączenie przewodów. Wykonanie modułowe umożliwia łatwy montaż na szynie TH35 w rozdzielnicach. Kolor obudowy – krem – pasuje do wielu aranżacji wnętrz.

• Prąd znamionowy 16AX: bezpieczna praca z obciążeniami mieszanymi (oświetlenie) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V: uniwersalność zastosowania w typowych instalacjach jednofazowych.
• Zaciski śrubowe: pewne i łatwe podłączenie przewodów o przekroju do 2,5 mm².
• Wykonanie modułowe: szybki montaż na szynie TH35 w rozdzielnicach modułowych.
• Kolor krem: estetyczny wygląd dopasowany do standardowych rozdzielnic i osprzętu.

Zgodność z Normami

Łącznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla urządzeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Łącznik jednobiegunowy DW1A.01/41 przeznaczony jest przede wszystkim do sterowania obwodami oświetleniowymi w budynkach mieszkalnych, biurowych i przemysłowych. Może być stosowany zarówno jako element wyłącznika nadrzędnego, jak i w szafach sterowniczych.

• Włączanie i wyłączanie oświetlenia wewnętrznego i zewnętrznego.
• Sterowanie odbiornikami o charakterze rezystancyjnym i mieszanym (np. lampy, żarówki LED).
• Montaż w rozdzielnicach modułowych jako element rozdzielczy lub sterujący.
• W instalacjach automatyki budynkowej jako wykonawczy łącznik obwodów oświetleniowych.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego i warunków instalacji.

FAQ

• Czy łącznik posiada podświetlenie? Nie, w tej wersji (Simon DW1A.01/41) nie występuje podświetlenie – jest to łącznik standardowy, przeznaczony do ręcznego załączania obwodu.
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje konkretnego IP. Standardowo aparatura modułowa do wnętrz rozdzielnic ma stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). Wbudowany w rozdzielnicę zamykaną uzyskuje ochronę wyższą.
• Czy łącznik działa jak przycisk (monostabilny) czy jak przełącznik (bistabilny)? Działa jako przełącznik bistabilny – po wciśnięciu zatrzaskuje się w nowym położeniu i pozostaje w nim, nie wraca samoczynnie (sprężyna nie odbija).
