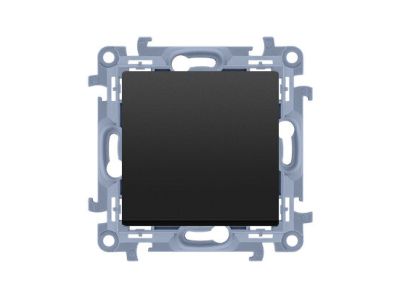

Łącznik jednobiegunowy (moduł) 10AX 250V, szybkozłącza, czarny, Simon 10 | CW1C.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z serii Simon 10 to profesjonalny moduł osprzętu elektroinstalacyjnego, zaprojektowany z myślą o nowoczesnych systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym na poziomie 10AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym i pojemnościowym przy napięciu znamionowym 250V AC. Wykończenie w eleganckim, czarnym kolorze (matowym) sprawia, że mechanizm idealnie wpisuje się w aktualne trendy architektoniczne, stanowiąc estetyczny element wykończenia wnętrz biurowych i mieszkalnych.

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych pozwala na skrócenie czasu instalacji o połowę, gwarantując jednocześnie stały docisk przewodu, który nie ulega poluzowaniu pod wpływem drgań.
• Kompaktowa konstrukcja: Niewielka głębokość modułu ułatwia ułożenie przewodów w puszce podtynkowej, co jest kluczowe przy rozbudowanych instalacjach.
• Wzmocniony mostek: Wykonany z wysokiej jakości tworzywa sztucznego, zapewnia odpowiednią sztywność i izolację galwaniczną podczas montażu na nierównych powierzchniach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Łącznik jednobiegunowy (tzw. wyłącznik pojedynczy) znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie jednym obwodem oświetleniowym z jednego punktu. Jest to idealne rozwiązanie do:

• Pomieszczeń biurowych i sal konferencyjnych, gdzie liczy się niezawodność i estetyka.
• Budownictwa wielorodzinnego jako standardowy element sterujący oświetleniem głównym.
• Instalacji komercyjnych, dzięki wysokiej trwałości mechanicznej styków.

Wskazówki Montażowe

Montaż modułu CW1C.01/49 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien odizolować przewód na długość wskazaną na obudowie mechanizmu, a następnie wsunąć go bezpośrednio w zacisk. Specjalne wypustki w mostku ułatwiają precyzyjne pozycjonowanie modułów w zestawach wielokrotnych. Produkt przeznaczony jest do montażu podtynkowego przy użyciu pazurków lub wkrętów. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym.

FAQ

• Czy ten łącznik pasuje do ramek innych producentów? Nie, moduł Simon 10 jest dedykowany wyłącznie do ramek z serii Simon 10.
• Czy można go stosować na zewnątrz? Standardowo posiada stopień ochrony IP20. Zastosowanie dodatkowej uszczelki pod klawisz oraz ramki o podwyższonej szczelności pozwala na montaż w miejscach o zwiększonej wilgotności, takich jak łazienki.
• Jaki przekrój przewodu obsługują szybkozłącza? Mechanizm jest przystosowany do współpracy z przewodami sztywnymi (drut) o przekroju od 1,5 mm² do 2,5 mm².
