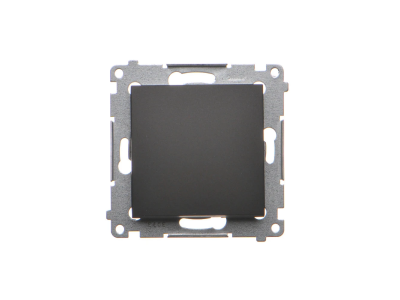

Łącznik jednobiegunowy (moduł) 10AX, 250V, szybkozłącza, czarny mat DW1.01/49 Simon 54 | DW1.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z serii Simon 54 o numerze katalogowym DW1.01/49 to zaawansowany moduł sterujący oświetleniem, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu znamionowym 250V~. Wykończenie w kolorze czarny mat nadaje osprzętowi elegancki, minimalistyczny wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

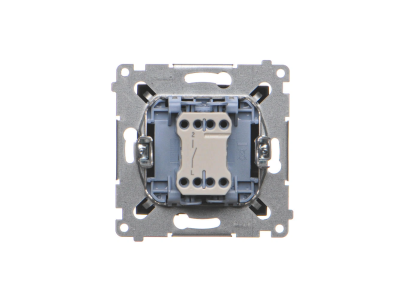

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji oraz gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi zapewnia trwałość koloru oraz odporność na zarysowania.
• Kompaktowa budowa: Niewielka głębokość mechanizmu pozostawia więcej miejsca w puszce instalacyjnej na ułożenie przewodów.
• Sztywny mostek: Metalowy mostek montażowy zapewnia stabilne osadzenie modułu w puszce i ułatwia precyzyjne ustawienie wielu modułów w ramkach wielokrotnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znak bezpieczeństwa B.

Zastosowanie

Łącznik jednobiegunowy Simon 54 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jako klasyczny przełącznik typu "włącz/wyłącz", idealnie nadaje się do sterowania pojedynczym obwodem oświetleniowym z jednego miejsca. Dzięki estetyce czarnego matu, jest często wybierany przez projektantów do biur, hoteli oraz nowoczesnych apartamentów, gdzie osprzęt elektroinstalacyjny stanowi istotny element dekoracyjny wnętrza.

Wskazówki Montażowe

Montaż modułu DW1.01/49 jest intuicyjny i nie wymaga specjalistycznych narzędzi do mocowania przewodów. Poniżej kluczowe kroki instalacyjne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Wsunąć odizolowany przewód w otwór szybkozłącza aż do wyczucia oporu. Mechanizm sprężynowy automatycznie zablokuje przewód, zapewniając optymalny styk elektryczny.
• Mocowanie w puszce: Moduł można montować za pomocą pazurków lub wkrętów montażowych w standardowej puszce podtynkowej o średnicy 60 mm.
• Konfiguracja ramkowa: Po zamontowaniu mechanizmu należy dobrać odpowiednią ramkę z serii Simon 54 Premium lub Simon 54 Nature, aby uzyskać pełną funkcjonalność i estetykę.

FAQ

Czy ten łącznik można stosować na zewnątrz?
Standardowo produkt posiada stopień ochrony IP20 i jest przeznaczony do wnętrz. Można go jednak przystosować do pracy w miejscach o podwyższonej wilgotności (np. łazienki) poprzez zastosowanie dedykowanej uszczelki pod ramkę.

Czy do montażu przewodów potrzebuję śrubokręta?
Nie, mechanizm wyposażony jest w szybkozłącza, które pozwalają na beznarzędziowe wpięcie przewodów sztywnych (drut). W przypadku linek zaleca się stosowanie tulejek zaciskowych.

Czy produkt zawiera ramkę w zestawie?
Nie, produkt sprzedawany jest jako moduł. Ramkę zewnętrzną należy dokupić osobno, co pozwala na dowolną personalizację kolorystyczną zestawu.
