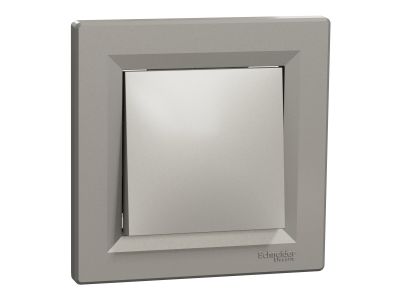

Łącznik jednobiegunowy bez ramki brąz 10AX 250V, Asfora | EPH0100169 Schneider Electric

Opis i Kluczowe Cechy

Łącznik jednobiegunowy Asfora (symbol EPH0100169) to podstawowy element instalacji elektrycznej służący do załączania i wyłączania obwodów. Przeznaczony do prądu znamionowego 10AX przy napięciu 250 V, co gwarantuje bezpieczną i długotrwałą pracę w typowych obwodach oświetleniowych. Produkt wykonany w kolorze brąz, bez ramki, przeznaczony do montażu podtynkowego. Działa w trybie bistabilnym – po naciśnięciu zmienia stan i pozostaje w nim aż do kolejnego naciśnięcia.

• Prąd znamionowy 10AX: zapewnia wytrzymałość na obciążenia typowych źródeł światła (żarowe, LED, halogeny) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: kompatybilność z jednofazowymi instalacjami domowymi i biurowymi.
• Tryb bistabilny (łącznik): trwałe załączenie lub wyłączenie obwodu – po zmianie położenia nie wymaga przytrzymywania, idealne do standardowego sterowania oświetleniem.
• Kolor brąz: elegancki, neutralny wygląd pasujący do wielu aranżacji wnętrz, bez ramki umożliwia dopasowanie do istniejących osprzętów.
• Konstrukcja jednobiegunowa: prosta i niezawodna – przeznaczona do przerywania przewodu fazowego, co jest standardem w instalacjach oświetleniowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami w zakresie instalacji elektrycznych.

Zastosowanie

Łącznik jednobiegunowy Asfora to uniwersalny element do lokalnego sterowania odbiornikami w obiektach mieszkalnych, biurowych i użyteczności publicznej.

• Załączanie i wyłączanie oświetlenia w pomieszczeniach (żyrandole, kinkiety, lampy sufitowe).
• Sterowanie pojedynczymi obwodami odbiorników w instalacjach podtynkowych.
• Stosowanie w układach schodowych (wraz z drugim łącznikiem) do sterowania światłem z dwóch miejsc.
• Element wyposażenia rozdzielnic mieszkaniowych do ręcznego odłączania obwodów pomocniczych.

Wskazówki Montażowe

Montaż i podłączanie łącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Produkt przeznaczony jest do montażu w puszce podtynkowej, przewody należy podłączyć zgodnie z instrukcją producenta. Użyj przewodów o przekroju odpowiednim do prądu 10 A (zalecany min. 1,5 mm² dla miedzi). Moment dokręcania zacisków – zgodnie z dokumentacją dostarczoną z produktem. Po zamontowaniu sprawdź poprawność działania i izolację.

FAQ

• Czy łącznik jest podświetlany? Nie, ten model nie posiada wbudowanego podświetlenia. Jest to standardowy łącznik bistabilny bez dodatkowej sygnalizacji LED.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla tego produktu. Jako łącznik do montażu podtynkowego (w suchych pomieszczeniach) zapewnia typową ochronę przed dotykiem, jednak nie jest przeznaczony do instalacji na zewnątrz lub w strefach wilgotnych bez dodatkowej obudowy.
• Jak działa łącznik – czy trzeba go przytrzymywać? Łącznik posiada mechanizm bistabilny (sprężyna nie odbija z powrotem po puszczeniu). Krótkie naciśnięcie zmienia stan styku na trwałe (włączony/wyłączony) – nie wymaga przytrzymywania, działa jak standardowy wyłącznik światła.
