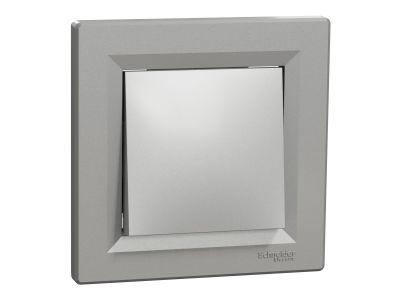

Łącznik jednobiegunowy bez ramki aluminium 10AX 250V, Asfora | EPH0100161 Schneider Electric

Opis i Kluczowe Cechy

Łącznik jednobiegunowy Asfora (symbol EPH0100161) to podstawowy element instalacji elektrycznej służący do zmiany stanu obwodu, najczęściej do załączania i wyłączania oświetlenia. Działa na zasadzie przełącznika – po naciśnięciu przycisk pozostaje w nowym położeniu (bez samoczynnego powrotu). Prąd znamionowy 10 AX oraz napięcie 250 V zapewniają bezpieczną pracę w standardowych obwodach domowych i biurowych. Wykonany w kolorze aluminium, bez ramki – przeznaczony do montażu z ramką Asfora.

• Prąd znamionowy 10 AX: gwarantuje bezpieczną obsługę obwodów oświetleniowych z obciążeniem żarowym, halogenowym oraz LED (zgodnie z charakterystyką AX dla obciążeń żarowych i LED).
• Napięcie znamionowe 250 V: przystosowany do standardowych sieci niskiego napięcia (230/240 V) – pracuje bez ryzyka przekroczenia dopuszczalnych parametrów.
• Łącznik jednobiegunowy: przerywa przewód fazowy w obwodzie – podstawowa funkcjonalność w instalacjach jednofazowych.
• Mechanizm sprężynowy bez samoczynnego powrotu: po zmianie położenia styk pozostaje w nowym stanie, co umożliwia stabilne sterowanie odbiornikiem.
• Wykończenie aluminium, bez ramki: nowoczesny design, łatwy montaż w standardowej puszce instalacyjnej z ramką Asfora (ramka nie jest dołączona).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE.

Zastosowanie

Łącznik przeznaczony do sterowania oświetleniem oraz innymi odbiornikami o obciążeniu rezystancyjnym lub LED w instalacjach domowych, biurowych i handlowych. Przykładowe zastosowania:

• Załączanie i wyłączanie lamp sufitowych, kinkietów, lampek nocnych.
• Sterowanie punktami świetlnymi w pokojach, korytarzach, pomieszczeniach suchych.
• Współpraca z transformatorami LED – należy sprawdzić kompatybilność obciążenia.
• Element układów łączników schodowych lub krzyżowych (w połączeniu z odpowiednimi łącznikami).

Wskazówki Montażowe

Montaż i instalacja mogą być wykonywane wyłącznie przez osobę z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Łącznik montuje się w standardowej puszce instalacyjnej (Ø60 mm) z użyciem ramki Asfora (brak w zestawie). Podłączenie przewodów zgodnie z oznaczeniami na obudowie. Przekrój przewodów dobierz do obciążenia – zalecany 1,5-2,5 mm² w zależności od zabezpieczenia obwodu. Moment dokręcania wkrętów zacisków – stosuj się do dokumentacji producenta. Po montażu sprawdź poprawność działania oraz izolację.

FAQ

• Czy łącznik ma podświetlenie? Nie, model nie posiada wbudowanego podświetlenia ani wskaźnika LED.
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podaje konkretnej wartości IP. Jako osprzęt instalacyjny montowany w suchych pomieszczeniach powinien być chroniony przed wilgocią i zachlapaniem.
• Jaki jest tryb pracy styku? Łącznik jednobiegunowy z przełącznikiem – styk pracuje w trybie przełącznym (przerzutnym). Po zmianie położenia pozostaje w nowym stanie, nie wraca samoczynnie.
