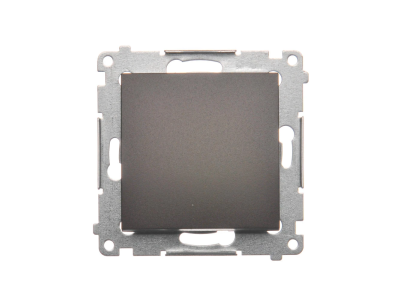

Łącznik jednobiegunowy, 16AX, zaciski śrubowe, brąz mat DW1A.01/46 Simon 54 | DW1A.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-010x2x-046

Opis i Kluczowe Cechy

Łącznik jednobiegunowy Simon 54 (symbol DW1A.01/46) to sprawdzony element instalacji elektrycznej służący do zmiany stanu obwodu (załączania oświetlenia). Wyposażony w zaciski śrubowe, zapewnia pewne i powtarzalne połączenie przewodów. Parametr 16AX gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu żarowym. Obudowa w kolorze brąz mat pozwala na estetyczne dopasowanie w standardowych rozdzielnicach.

• Prąd znamionowy 16AX: bezpieczna obsługa obciążeń oświetleniowych bez ryzyka przegrzania styków.
• Zaciski śrubowe: trwałe i niezawodne połączenie przewodów, ułatwiające montaż i serwis.
• Mechanizm przełącznika (sprężyna nie odbija): utrzymuje stan załączenia po puszczeniu przycisku – standardowa funkcja łącznika jednobiegunowego.
• Kolor brąz mat: neutralny wygląd, kompatybilny z większością osprzętu modułowego.
• Seria Simon 54: sprawdzona jakość i dostępność akcesoriów w systemie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących łączników instalacyjnych oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Łącznik jednobiegunowy DW1A.01/46 przeznaczony jest przede wszystkim do ręcznego sterowania obwodami oświetleniowymi w budynkach mieszkalnych i komercyjnych. Znajduje zastosowanie tam, gdzie wymagana jest prosta, dwustanowa kontrola odbiornika.

• Załączanie i wyłączanie lamp, żyrandoli, kinkietów.
• Sterowanie pojedynczym obwodem oświetleniowym z jednego punktu (bez funkcji schodowej).
• Praca w rozdzielnicach mieszkaniowych i niewielkich instalacjach przemysłowych.
• Jako element łączący w systemach automatyki budynkowej (gdy sterowanie odbywa się przez zewnętrzne przekaźniki).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu w rozdzielnicach na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 16AX oraz warunków obciążenia. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta – zbyt mały moment może powodować iskrzenie, zbyt duży – uszkodzenie zacisku.

FAQ

• Czy ten łącznik jest podświetlany? Nie, model DW1A.01/46 nie posiada wbudowanego podświetlenia LED. Jeżeli potrzebujesz sygnalizacji stanu włączenia, rozważ zastosowanie łącznika z lampką sygnalizacyjną lub osobny moduł świecący.
• Jaki jest stopień ochrony IP tego łącznika? Producent nie deklaruje konkretnego stopnia ochrony. W typowych warunkach montażu wewnątrz rozdzielnicy, gdzie aparatura jest chroniona przed dotykiem i zapyleniem, standardowo przyjmuje się poziom IP20.
• Czy to jest przycisk (monostabilny) czy przełącznik (bistabilny)? Jest to łącznik bistabilny, czyli po naciśnięciu i puszczeniu przycisku pozostaje w stanie załączenia lub wyłączenia – nie powraca automatycznie. Działa jak klasyczny włącznik światła, a nie jak dzwonek.
