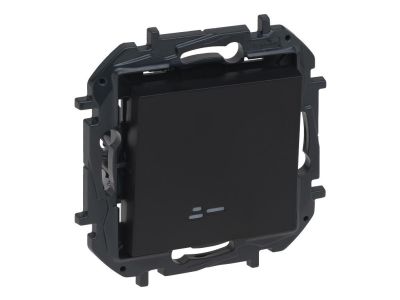

Łącznik jednobiegunowy 10AX podświetlany, czarny, NILOE STEP | 863511B Legrand

Opis i Kluczowe Cechy

Łącznik jednobiegunowy 10AX podświetlany w kolorze czarnym to element instalacyjny przeznaczony do sterowania obwodami oświetleniowymi. Wyposażony w podświetlenie LED ukryte pod klawiszem ułatwia identyfikację położenia łącznika w ciemności. Mechanizm z automatycznymi zaciskami pozwala na szybkie podłączenie przewodów bez użycia narzędzi, a solidny plastikowy uchwyt podtynkowy zapewnia stabilność i trwałość montażu. System nacięć ułatwia konfigurację wielokrotną.

• Prąd znamionowy 10A: Bezpieczne sterowanie oświetleniem o łącznym prądzie do 10A, odpowiedni do większości obwodów oświetleniowych.
• Podświetlenie LED: Umożliwia łatwe zlokalizowanie łącznika w ciemności bez konieczności włączania światła głównego.
• Automatyczne zaciski: Szybkie i pewne podłączenie przewodów bez użycia śrubokręta – oszczędność czasu przy montażu.
• Uchwyt podtynkowy z plastiku: Wysoka sztywność montażowa i odporność na obciążenia mechaniczne, stabilne mocowanie w puszce instalacyjnej.
• System nacięć: Ułatwia montaż w konfiguracji wielokrotnej, zapewniając spójne i estetyczne ułożenie łączników obok siebie.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej i instalacji elektrycznych. Posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo użytkowania w instalacjach stałych.

Zastosowanie

Łącznik jednobiegunowy 10AX podświetlany przeznaczony jest do sterowania obwodami oświetleniowymi w instalacjach wewnętrznych.

• Sterowanie oświetleniem w pomieszczeniach mieszkalnych, biurowych i magazynowych.
• Montaż w puszce instalacyjnej w systemie natynkowym lub podtynkowym.
• Stosowanie w rozdzielnicach domowych i lokalowych jako element sterowania oświetleniem.
• Wykorzystanie w układach wielokrotnych, gdzie ważna jest spójna estetyka i funkcjonalność montażu.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Uchwyt podtynkowy należy zamocować w puszce instalacyjnej, następnie podłączyć przewody do automatycznych zacisków (faza na zacisk L, a przewód neutralny na zacisk N). Po zamontowaniu mechanizmu należy uzupełnić go o odpowiednią ramkę montażową. Unikać nadmiernego dokręcania elementów – zaleca się stosowanie się do dokumentacji producenta w zakresie momentów dokręcania.

FAQ

• Czy łącznik wymaga ramki montażowej? Tak, mechanizm łącznika należy uzupełnić o ramkę montażową, która zapewnia estetyczny wygląd i stabilność konstrukcji.
• Jakie jest maksymalne obciążenie łącznika? Łącznik jest przystosowany do pracy z prądem znamionowym 10A, co odpowiada typowym obciążeniom oświetleniowym.
• Czy podświetlenie LED zużywa dużo energii? Podświetlenie jest zasilane przez niewielki prąd upływowy, który nie wpływa znacząco na zużycie energii w instalacji.
