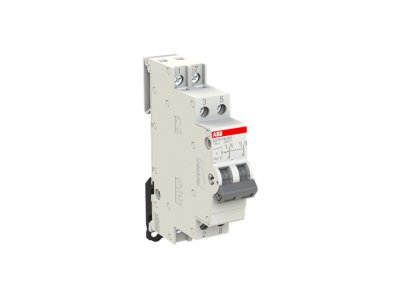

Łącznik grupowy 16A 2x I-0-II 250VAC, pro M compact, E214-16-202 | 2CCA703030R0001 ABB

Opis i Kluczowe Cechy

Łącznik grupowy ABB E214-16-202 z serii pro M compact to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego przełączania obwodów w instalacjach niskiego napięcia. Urządzenie charakteryzuje się konfiguracją styków 2 CO (przełączne), co pozwala na realizację funkcji I-0-II (przełączanie między dwoma źródłami zasilania lub odbiornikami z pozycją środkową wyłączoną). Prąd znamionowy wynoszący 16 A przy napięciu 250 VAC gwarantuje niezawodność w wymagających aplikacjach komercyjnych i przemysłowych. Dzięki kompaktowej budowie o szerokości zaledwie 1 modułu (17,5 mm), łącznik pozwala na znaczną oszczędność miejsca w rozdzielnicy, zachowując przy tym pełną funkcjonalność i bezpieczeństwo użytkowania.

• Konfiguracja styków: 2 styki przełączne (2 CO) umożliwiające niezależne sterowanie dwoma torami prądowymi.
• Prąd znamionowy: 16 A, co pozwala na bezpieczną pracę z obciążeniami rezystancyjnymi i lekko indukcyjnymi.
• Napięcie znamionowe: 250 VAC, optymalne dla standardowych sieci jednofazowych.
• Trójpozycyjna dźwignia: Wyraźne pozycje I-0-II zapobiegają przypadkowym przełączeniom i ułatwiają diagnostykę stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo w profesjonalnych instalacjach elektrycznych. Łącznik spełnia wymagania normy DIN EN 60669-1, która określa ogólne wymagania dotyczące łączników do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, urządzenie jest zgodne z wytycznymi VDE 0632 Part 1, co jest kluczowe dla projektantów i instalatorów operujących na rynkach wymagających najwyższej certyfikacji technicznej. Zgodność ta gwarantuje odpowiednią wytrzymałość dielektryczną oraz trwałość mechaniczną styków.

Zastosowanie

Łącznik grupowy E214-16-202 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz rozdzielnicach sterowniczych. Jest idealnym rozwiązaniem do:

• Ręcznego przełączania zasilania między siecią energetyczną a alternatywnym źródłem (np. agregatem prądotwórczym o małej mocy lub systemem UPS).
• Sterowania układami oświetlenia w trybie ręcznym lub automatycznym (wybór trybu pracy).
• Zarządzania pracą wentylatorów, pomp i innych urządzeń napędowych wymagających zmiany kierunku lub trybu pracy.
• Systemów sygnalizacji i sterowania w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Łącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do współpracy z przewodami sztywnymi i giętkimi (z tulejkami), co ułatwia integrację z istniejącym okablowaniem.
• Pozycjonowanie: Dzięki przynależności do rodziny pro M compact, łącznik idealnie komponuje się z wyłącznikami nadmiarowoprądowymi i różnicowoprądowymi ABB, umożliwiając stosowanie standardowych szyn grzebieniowych.

FAQ

1. Czy łącznik E214-16-202 może pracować z napięciem stałym (DC)?
Tak, zgodnie ze specyfikacją producenta, łączniki te są przystosowane do pracy w układach VACPDC, jednak należy zawsze weryfikować dopuszczalne wartości prądu dla konkretnych napięć DC w dokumentacji technicznej.

2. Jaka jest szerokość modułowa tego urządzenia?
Model E214-16-202 zajmuje 1 moduł w rozdzielnicy (szerokość ok. 17,5 mm-18 mm), co czyni go niezwykle kompaktowym rozwiązaniem przy dwóch stykach przełącznych.

3. Czy dźwignia posiada blokadę w pozycji środkowej?
Tak, pozycja '0' jest stabilna i wyraźnie wyczuwalna, co zapewnia bezpieczną przerwę izolacyjną między obwodami I oraz II.
