Łącznik grupowy 16A 1x I-0-II 250VAC, pro M compact, E214-16-101 | 2CCA703025R0001 ABB

Opis i Kluczowe Cechy

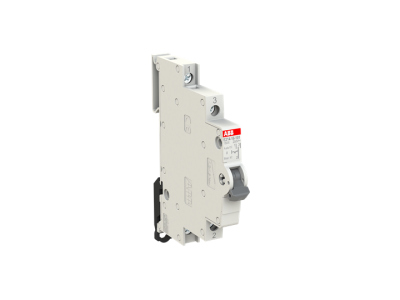

Łącznik grupowy ABB z serii E214-16-101 to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o precyzyjnym sterowaniu obwodami w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się konfiguracją styków 1 CO (styk przełączny), co umożliwia realizację funkcji przełączania I-0-II. Prąd znamionowy wynoszący 16 A przy napięciu 250 VAC gwarantuje niezawodną pracę w wymagających aplikacjach przemysłowych i komercyjnych. Dzięki kompaktowej budowie o szerokości zaledwie 0,5 modułu (9 mm), łącznik pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

• Konfiguracja styków: 1 styk przełączny (CO) zapewniający elastyczność w projektowaniu układów sterowania.
• Prąd znamionowy: 16 A, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym i indukcyjnym.
• Napięcie znamionowe: 250 VAC, optymalne dla standardowych instalacji jednofazowych.
• Kompaktowość: Szerokość modułu 0,5 (9 mm) umożliwia optymalizację przestrzeni wewnątrz rozdzielnicy.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna typowa dla produktów marki ABB z serii pro M compact.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność z nowoczesnymi systemami elektroenergetycznymi. Łącznik spełnia wymagania normy DIN EN 60669-1, która określa ogólne wymagania dotyczące łączników do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, urządzenie jest zgodne z wytycznymi VDE 0632 Part 1, co potwierdza jego wysoką jakość wykonania i przydatność do profesjonalnych zastosowań inżynieryjnych na rynku europejskim.

Zastosowanie

Łącznik grupowy E214-16-101 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do ręcznego przełączania trybów pracy urządzeń, np. wyboru między zasilaniem podstawowym a rezerwowym, sterowania oświetleniem w układach ręczny-wyłączony-automatyczny (I-0-II) lub przełączania sygnałów sterujących w szafach procesowych. Dzięki swojej niezawodności, jest chętnie wybierany przez prefabrykatorów rozdzielnic oraz utrzymanie ruchu w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Poniżej znajdują się kluczowe wskazówki techniczne:

• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu 16 A, dbając o prawidłowe odizolowanie końcówek.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić trwałe połączenie elektryczne.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w dowolnej pozycji pionowej lub poziomej na szynie DIN.
• Oznakowanie: Wyraźne oznaczenie pozycji I-0-II na froncie obudowy ułatwia identyfikację stanu pracy łącznika przez personel obsługujący.

FAQ

• Czy łącznik E214-16-101 posiada pozycję środkową wyłączoną? Tak, urządzenie posiada trzy stabilne pozycje: I, 0 (środkowa - obwód przerwany) oraz II.
• Jaka jest szerokość tego modelu w milimetrach? Model ten zajmuje 0,5 modułu, co odpowiada szerokości 9 mm.
• Czy można go stosować w obwodach prądu stałego (DC)? Zgodnie ze specyfikacją, łącznik jest dedykowany do pracy przy napięciu 250 VAC, jednak seria E214 dopuszcza określone parametry pracy w systemach AC/DC zgodnie z dokumentacją techniczną producenta.
• Czy produkt pasuje do standardowych szyn w rozdzielnicach domowych? Tak, jest w pełni kompatybilny z systemem pro M compact i montażem na szynie DIN 35 mm.
