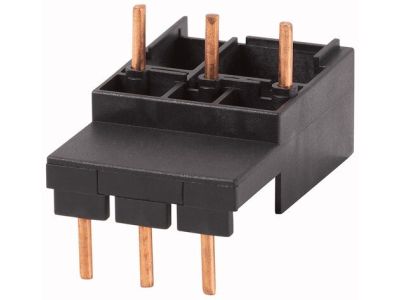

Łącznik elektryczny dla DILM17-38 i PKZM, PKZM0-XM32DE PKZ | 239349 Eaton

Opis i Kluczowe Cechy

Łącznik elektryczny EATON o numerze katalogowym 239349 to zaawansowany komponent systemowy, zaprojektowany z myślą o tworzeniu niezawodnych i kompaktowych zestawów rozruchowych. Moduł ten służy jako bezpośrednie okablowanie prądu głównego, umożliwiając sztywne i bezpieczne połączenie elektryczne pomiędzy wyłącznikiem silnikowym serii PKZM0 a stycznikami mocy z typoszeregu DILM17, DILM25 oraz DILM32. Dzięki zastosowaniu tego elementu, instalatorzy mogą wyeliminować tradycyjne mostki kablowe, co znacząco redukuje czas montażu oraz minimalizuje ryzyko błędów w połączeniach.

• Optymalizacja przestrzeni: Pozwala na budowę zwartych układów sterowania silnikami, oszczędzając miejsce w szafie sterowniczej.
• Wysoka obciążalność: Konstrukcja styków została przystosowana do przewodzenia prądów roboczych charakterystycznych dla aparatów o prądzie znamionowym do 32A.
• Integracja systemowa: Idealnie dopasowany do geometrii zacisków urządzeń EATON, co gwarantuje niską rezystancję przejścia i brak przegrzewania się punktów styku.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi koncernu EATON oraz spełnia wymagania europejskich norm dotyczących aparatury niskiego napięcia. Wykorzystanie certyfikowanych komponentów w prefabrykacji rozdzielnic pozwala na zachowanie pełnej deklaracji zgodności CE dla całego zestawu. Łącznik wspiera utrzymanie odpowiednich odstępów izolacyjnych oraz dróg upływu, co jest kluczowe dla bezpieczeństwa eksploatacji w warunkach przemysłowych.

Zastosowanie

Głównym obszarem zastosowania łącznika PKZM0-XM32DE jest budowa układów rozruchowych silników elektrycznych (tzw. motor starterów). Jest on niezbędny wszędzie tam, gdzie wymagana jest wysoka kultura techniczna montażu oraz szybkość serwisowania. Należy pamiętać, że moduł ten jest dedykowany do pracy w połączeniu z adapterem szyny zbiorczej lub adapterem szyny uniwersalnej, co pozwala na stworzenie kompletnego modułu wtykowego na szynę DIN lub systemy szyn miedzianych. Znajduje zastosowanie w centrach sterowania silnikami (MCC), liniach produkcyjnych oraz zaawansowanych maszynach OEM.

Wskazówki Montażowe

Podczas instalacji łącznika elektrycznego należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Kompatybilność: Przed montażem upewnij się, że stycznik (DILM17-DILM32) oraz wyłącznik silnikowy (PKZM0) są prawidłowo osadzone na adapterze.
• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem obrotowym zalecanym przez producenta dla danej wielkości zacisku, aby zapewnić trwały styk elektryczny.
• Kolejność prac: Najpierw należy zamontować łącznik w zaciskach prądowych aparatów, a następnie dokonać finalnego zablokowania urządzeń na szynie montażowej lub adapterze.
• Weryfikacja: Po montażu zaleca się sprawdzenie ciągłości obwodu głównego przed podaniem napięcia zasilającego.

FAQ

1. Czy łącznik PKZM0-XM32DE można stosować bez adaptera szyny?
Zgodnie ze specyfikacją techniczną producenta, moduł ten należy stosować wyłącznie w połączeniu z odpowiednim adapterem szyny zbiorczej lub adapterem szyny uniwersalnej, aby zapewnić stabilność mechaniczną zestawu.

2. Do jakich maksymalnych prądów można używać tego łącznika?
Łącznik jest dedykowany do współpracy z aparatami o prądzie znamionowym do 32A (seria XM32), co pokrywa zapotrzebowanie styczników DILM17, DILM25 oraz DILM32.

3. Czy łącznik pasuje do nowszych serii wyłączników PKZM0?
Tak, jest to standardowy element systemu xStart firmy EATON, w pełni kompatybilny z aktualną ofertą wyłączników silnikowych PKZM0.
