Łącznik dwubiegunowy podwójny (moduł) 16AX, 250V~, zaciski śrubowe, biały | DW22A.01/11 Kontakt Simon

Alternatywny kod produktu: WMDL-Z10005-011

Opis i Kluczowe Cechy

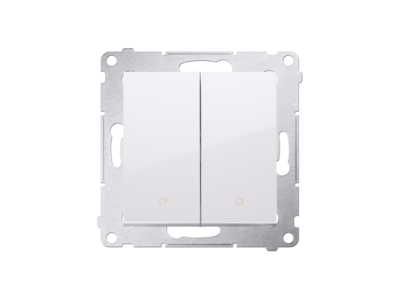

Łącznik dwubiegunowy podwójny o symbolu DW22A.01/11 to element aparatury modułowej przeznaczony do ręcznego załączania i wyłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 16AX (dla obciążeń żarowych) i napięciu 250V~ zapewnia bezpieczną pracę w instalacjach oświetleniowych oraz sterowaniu odbiornikami o umiarkowanej mocy. Wyposażony w zaciski śrubowe ułatwiające pewne podłączenie przewodów. Wykonany w kolorze białym, kompaktowy format modułowy umożliwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16AX (250V~): gwarantuje bezpieczne przełączanie obwodów oświetlenia żarowego i rezystancyjnego bez ryzyka przegrzania styków.
• Łącznik dwubiegunowy podwójny: posiada dwa niezależne zestawy styków dwubiegunowych, co pozwala jednocześnie załączać lub wyłączać dwa odbiorniki.
• Zaciski śrubowe: umożliwiają szybki i pewny montaż przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania połączenia.
• Konstrukcja modułowa: przeznaczona do montażu na szynie DIN TH35, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.
• Kolor biały: estetyczny wygląd dopasowany do większości standardowych rozdzielnic.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Jego parametry elektryczne i konstrukcja odpowiadają wymaganiom dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. Szczegółowe numery norm dostępne są w dokumentacji producenta.

Zastosowanie

Łącznik DW22A.01/11 sprawdza się w instalacjach wymagających ręcznego przełączania obwodów. Dzięki podwójnej konstrukcji nadaje się zarówno do sterowania pojedynczymi odbiornikami, jak i do realizacji układów przełączania dwóch niezależnych obwodów.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i przemysłowych – załączanie/wyłączanie dwóch stref lub lamp.
• Przełączanie obwodów gniazd wtyczkowych lub innych odbiorników rezystancyjnych o małej mocy.
• Wykorzystanie jako łącznik krzyżowy w instalacjach wielopozycyjnych (wraz z dodatkowymi łącznikami).
• Element sterowania w prostych układach automatyki budynkowej – np. załączanie wentylatorów, rolet.

Wskazówki Montażowe

Montaż i wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Łącznik należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Przewody podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie, dokręcając momentem zalecanym przez producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu i warunków środowiskowych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy łącznik posiada podświetlenie? Produkt nie został wyposażony w wbudowane podświetlenie – jest to łącznik bez elementów LED. Do sygnalizacji stanu załączenia można zastosować osobny wskaźnik.
• Jaki jest stopień ochrony (IP)? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20, zapewniający ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Dokładne dane należy sprawdzić w karcie katalogowej producenta.

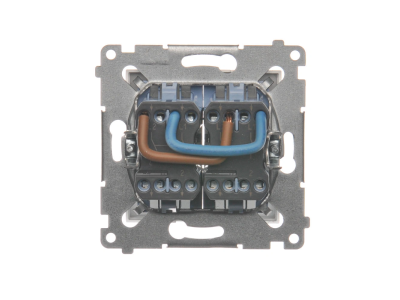

• Ile styków posiada łącznik i jaki jest ich tryb pracy? Łącznik ma dwa zestawy styków dwubiegunowych – każdy zestaw składa się z pary styków (łącznie 4 zaciski). Są to styki przełączne (CO) umożliwiające zarówno zwieranie, jak i rozwieranie obwodu. Szczegółowy schemat podłączenia znajduje się w dokumentacji technicznej.
