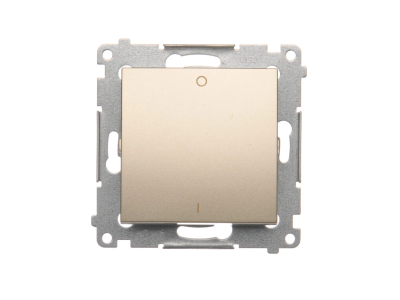

Łącznik dwubiegunowy (moduł) 16AX, 250V, zaciski śrubowe, złoty mat DW2A.01/44 Simon 54 | DW2A.01/44 Kontakt Simon

Alternatywny kod produktu: WMDL-020x2x-044

Opis i Kluczowe Cechy

Łącznik dwubiegunowy modułowy Simon serii 54, symbol DW2A.01/44, przeznaczony do jednoczesnego załączania i rozłączania dwóch biegunów obwodu elektrycznego. Prąd znamionowy 16AX przy napięciu 250V umożliwia sterowanie odbiornikami o znacznym poborze mocy, w tym obciążeniami żarowymi. Wyposażony w zaciski śrubowe ułatwiające pewne połączenie przewodów. Estetyczne wykończenie w kolorze złoty mat.

• Prąd znamionowy 16AX: gwarantuje niezawodną pracę w obwodach z obciążeniami żarowymi oraz rezystancyjnymi, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 250V: odpowiedni do standardowych instalacji jednofazowych w budynkach mieszkalnych i przemysłowych.
• Zaciski śrubowe: zapewniają trwałe i bezpieczne połączenie przewodów, ułatwiając montaż i konserwację.
• Konstrukcja modułowa: umożliwia szybki montaż na szynie TH35 (DIN) w rozdzielnicy, oszczędzając miejsce i czas instalacji.
• Stylistyczne wykończenie złoty mat: nadaje elegancki wygląd rozdzielnicy, dopasowując się do nowoczesnych aranżacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi normami dla aparatury modułowej instalowanej w rozdzielnicach elektrycznych.

Zastosowanie

Łącznik dwubiegunowy Simon DW2A.01/44 znajduje zastosowanie w układach sterowania i rozdzielania energii elektrycznej, szczególnie w obwodach wymagających jednoczesnego załączania lub odłączania obu biegunów.

• Sterowanie obwodami oświetlenia żarowego i LED o mocy dostosowanej do prądu 16AX.
• Odłączanie zasilania odbiorników przemysłowych i domowych w rozdzielnicach głównych i podrzędnych.
• Stosowanie jako wyłącznik główny w obwodzie jednofazowym lub rozłącznik izolacyjny w instalacjach dwubiegunowych.
• Zastosowanie w szafach sterowniczych automatyki budynkowej do załączania obwodów pomocniczych.

Wskazówki Montażowe

Montaż i podłączenie łącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta, dobierając przekrój przewodów do prądu znamionowego 16AX. Przewody należy odpowiednio odizolować i zabezpieczyć przed przypadkowym zwarciem.

FAQ

• Czy łącznik posiada podświetlenie LED? Nie, model DW2A.01/44 nie jest wyposażony w podświetlenie. Stan pracy (załączony/wyłączony) określa się na podstawie położenia dźwigni mechanicznej.
• Jaki jest stopień ochrony IP? Produkt przeznaczony jest do montażu w rozdzielnicach, posiada standardowy stopień ochrony IP20, typowy dla aparatury modułowej instalowanej w suchych pomieszczeniach.
• Jaki jest tryb pracy styku? Łącznik dwubiegunowy działa w trybie zwiernym – jednocześnie załącza lub rozłącza oba bieguny obwodu, co pozwala na całkowite odizolowanie odbiornika od zasilania.
