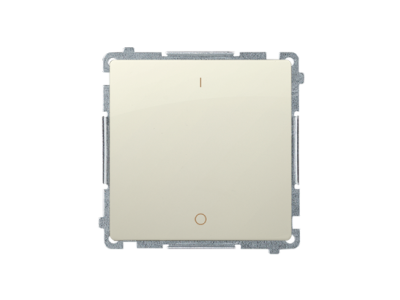

Łącznik dwubiegunowy (moduł) 16AX, 250V, zaciski śrubowe, beż BMW2A.01/12 Simon Basic | BMW2A.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-020x2x-9011

Opis i Kluczowe Cechy

Łącznik dwubiegunowy modułowy Simon Basic BMW2A.01/12 to element przeznaczony do odłączania obu biegunów w obwodach jednofazowych o napięciu 250 V. Prąd znamionowy 16 AX (dla obciążeń żarowych) zapewnia bezpieczną pracę przy standardowych obciążeniach rezystancyjnych. Zaprojektowany w szerokości modułu 1M – kompatybilny z typowymi rozdzielnicami. Zaciski śrubowe ułatwiają pewne i trwałe przyłączenie przewodów.

• Prąd znamionowy 16 AX: umożliwia bezpieczne odłączanie obciążeń żarowych (np. żarówek, grzejników) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: dedykowany do typowych instalacji domowych i biurowych 230 V.
• Dwubiegunowa konstrukcja: odłącza jednocześnie fazę i przewód neutralny, zwiększając bezpieczeństwo przy pracach serwisowych.
• Zaciski śrubowe: gwarantują pewny i niskorezystancyjny przewód, łatwy w montażu i demontażu.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy, idealny do instalacji w małych puszkach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznaczenie CE). Przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Łącznik dwubiegunowy Simon Basic sprawdza się wszędzie tam, gdzie wymagane jest całkowite odłączenie napięcia w obwodzie:

• Odłączanie obwodów oświetlenia żarowego i LED (w połączeniu z bezpiecznikiem).
• Bezpieczne wyłączanie obwodów gniazd wtyczkowych przy pracach konserwacyjnych.
• Sterowanie odbiorami małej mocy (np. wentylatory, pompy) w automatyce budynkowej.
• Stosowanie jako wyłącznik główny w szafkach sterowniczych o małym prądzie.

Wskazówki Montażowe

Montaż i demontaż łącznika może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP do prac elektrycznych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Dokręć zaciski śrubowe momentem zalecanym przez producenta (zgodnie z dokumentacją). Przekrój przewodów dobierz do prądu obciążenia (maks. przekrój przewodu sztywnego 2,5 mm² dla zacisków śrubowych).

FAQ

• Czy łącznik ma podświetlenie? Nie, model BMW2A.01/12 nie jest wyposażony we wskaźnik LED – to prosty łącznik dwubiegunowy bez sygnalizacji stanu.
• Jaki stopień ochrony ma ten łącznik? Przeznaczony do montażu wewnątrz rozdzielnic w suchych pomieszczeniach – standardowo IP20 dla aparatury modułowej. Nie jest odporny na wilgoć ani pył.
• Czy mogę go użyć do obciążenia indukcyjnego (np. silnik, cewka stycznika)? Parametr 16 AX dotyczy wyłącznie obciążeń żarowych (AC-1). Do obciążeń indukcyjnych (AC-3, AC-15) zalecamy sprawdzenie karty katalogowej lub zastosowanie łącznika o odpowiedniej kategorii użytkowej.
