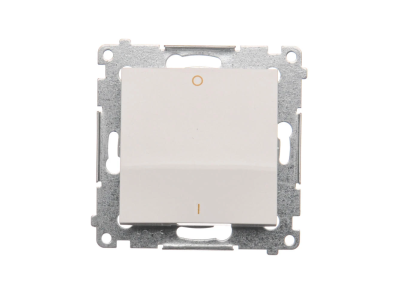

Łącznik dwubiegunowy (moduł) 10AX, 250V, szybkozłącza, biały DW2.01/11 Simon 54 | DW2.01/11 Kontakt Simon

Alternatywny kod produktu: WMDL-020xxx-011

Opis i Kluczowe Cechy

Łącznik dwubiegunowy Simon 54 (symbol DW2.01/11) to modułowe urządzenie przeznaczone do jednoczesnego załączania dwóch niezależnych obwodów za pomocą pojedynczego klawisza. Wyposażony w szybkozłącza, ułatwia instalację i oszczędza czas. Prąd znamionowy 10AX oraz napięcie 250V zapewniają bezpieczną pracę w standardowych instalacjach oświetleniowych i sterowniczych. Produkt w kolorze białym pasuje do estetyki nowoczesnych rozdzielnic.

• Prąd znamionowy 10AX: Umożliwia sterowanie obwodami oświetleniowymi (żarowe, halogenowe) oraz innymi odbiornikami o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie 250V: Dopasowany do typowych sieci 230V/240V, zapewnia bezpieczną izolację i niezawodną pracę w warunkach domowych i przemysłowych.
• Dwubiegunowa budowa: Jednocześnie załącza dwa obwody (np. różne napięcia lub fazy) – idealny do aplikacji wymagających wspólnego włączania/wyłączania.

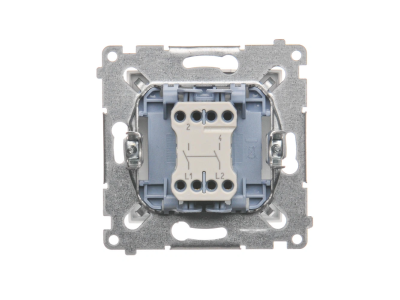

• Szybkozłącza: Zaciski typu push-in umożliwiają szybki i pewny montaż przewodów bez użycia narzędzi, redukując czas instalacji.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie TH35 w rozdzielnicy, oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Łącznik Simon DW2.01/11 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia standardy DIN dla aparatury modułowej, co gwarantuje jego niezawodność w instalacjach elektrycznych.

Zastosowanie

Łącznik dwubiegunowy sprawdza się wszędzie tam, gdzie wymagane jest załączanie dwóch odrębnych obwodów jednym ruchem. Dzięki prostej obsłudze i pewnemu działaniu znajduje zastosowanie w:

• Sterowaniu dwoma obwodami oświetleniowymi (np. lampa główna i lampka nocna) w domach, biurach i obiektach użyteczności publicznej.
• Załączaniu obwodów o różnych napięciach (np. 230V i 6V) – idealne do układów z transformatorami i zasilaczami.
• Realizacji impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyce budynkowej: grupowym wyłączaniu zasilania stref, wentylacji lub ogrzewania elektrycznego.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Szybkozłącza umożliwiają podłączenie przewodów o odpowiednim przekroju – należy dobrać przekrój do prądu obciążenia zgodnie z dokumentacją producenta. Moment dokręcania (jeśli dotyczy) – patrz instrukcja montażu. Po zakończeniu instalacji sprawdź poprawność połączeń.

FAQ

• Czy łącznik jest wyposażony w podświetlenie? Nie, model DW2.01/11 nie posiada wbudowanego podświetlenia. Sygnalizacja stanu załączenia odbywa się poprzez mechaniczne położenie klawisza.
• Jaki stopień ochrony ma łącznik? Łącznik przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowa aparatura modułowa posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). Produkt nie jest odporny na wilgoć ani pył.
• Czy łącznik działa jak przycisk chwilowy (monostabilny)? Nie. Łącznik działa na zasadzie przełącznika bistabilnego – po naciśnięciu klawisz pozostaje w pozycji załącz/wyłącz, utrzymując stan do ponownego naciśnięcia. Sprężyna nie powoduje samoczynnego powrotu.
