Opis i Kluczowe Cechy

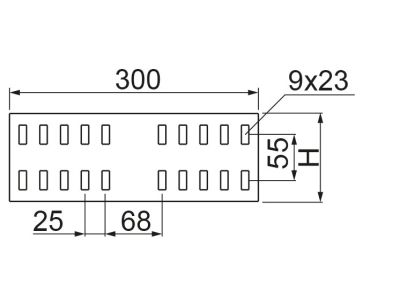

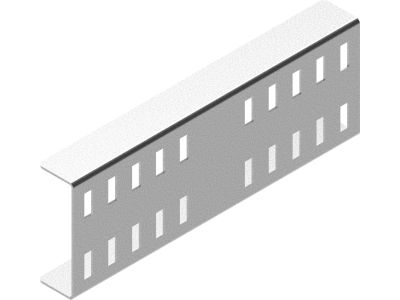

Łącznik drabin LSUC H100 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu stabilnych i bezpiecznych połączeń w systemach tras kablowych o dużych rozpiętościach. Produkt charakteryzuje się wysokością boku wynoszącą 100 mm, co idealnie koresponduje z systemami drabin i koryt samonośnych o analogicznych parametrach. Wykorzystanie stali cynkowanej metodą Sendzimira zgodnie z rygorystyczną normą PN-EN 10346:2015-09 gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Uniwersalność: Konstrukcja łącznika pozwala na stosowanie go zarówno w systemach drabinowych, jak i korytach samonośnych, co optymalizuje proces logistyczny na budowie.
• Trwałość materiałowa: Stal poddana procesowi cynkowania ogniowego metodą ciągłą zapewnia długowieczność instalacji bez konieczności częstych konserwacji.
• Stabilność konstrukcyjna: Specjalnie wyprofilowany kształt łącznika LSUC zapewnia sztywność połączenia, eliminując ryzyko ugięć w miejscach styku elementów nośnych.

Zgodność z Normami

Produkt został wytworzony w oparciu o najwyższe standardy jakościowe. Kluczowym punktem odniesienia jest norma PN-EN 10346:2015-09, która określa wymagania dla wyrobów płaskich stalowych ocynkowanych ogniowo w sposób ciągły. Dzięki temu projektanci i instalatorzy mają pewność, że łącznik LSUC H100 spełnia europejskie wymogi bezpieczeństwa pożarowego i wytrzymałościowego, co jest niezbędne przy odbiorach technicznych dużych inwestycji infrastrukturalnych.

Zastosowanie

Łącznik LSUC H100 znajduje szerokie zastosowanie w budownictwie przemysłowym, energetyce oraz obiektach użyteczności publicznej. Jest niezastąpiony przy:

• Łączeniu odcinków drabin kablowych w halach produkcyjnych i magazynowych.
• Budowie tras samonośnych o zwiększonym obciążeniu kablowym.
• Tworzeniu ciągów komunikacyjnych dla instalacji teletechnicznych i elektroenergetycznych w pionach i poziomach.
• Modernizacji istniejących tras kablowych wymagających wzmocnienia punktów styku.

Wskazówki Montażowe

Prawidłowy montaż łącznika LSUC H100 jest warunkiem zachowania pełnej nośności systemu. Dla zapewnienia optymalnych parametrów mechanicznych zaleca się:

• Zastosowanie 8 kompletów śrub SGKM8x16 na jeden łącznik, co gwarantuje równomierne rozłożenie sił działających na połączenie.
• Dokręcanie śrub z odpowiednim momentem obrotowym, aby uniknąć deformacji profilu przy jednoczesnym zapewnieniu trwałego styku elektrycznego (ciągłość ochrony przeciwporażeniowej).
• Symetryczne rozmieszczenie łącznika względem osi styku dwóch drabin lub koryt.
• Weryfikację stabilności połączenia przed przystąpieniem do układania okablowania.

FAQ

• Czy łącznik LSUC H100 może być stosowany na zewnątrz budynków? Tak, dzięki powłoce cynkowanej metodą Sendzimira produkt wykazuje odporność na czynniki atmosferyczne, jednak w środowiskach o bardzo wysokiej korozyjności (C4-C5) zaleca się konsultację z inżynierem w celu dobrania odpowiedniej powłoki ochronnej.
• Jakie śruby są dedykowane do tego modelu? Producent zaleca stosowanie śrub z łbem grzybkowym SGKM8x16, które zapewniają gładką powierzchnię od strony kabli, minimalizując ryzyko uszkodzenia izolacji.
• Czy łącznik zapewnia ciągłość elektryczną? Tak, prawidłowo skręcony łącznik stalowy zapewnia ciągłość elektryczną trasy kablowej, co jest istotne dla systemów uziemień i ochrony przeciwprzepięciowej.
