Łącznik drabin LDC H50 N | 451001 Baks

Opis i Kluczowe Cechy

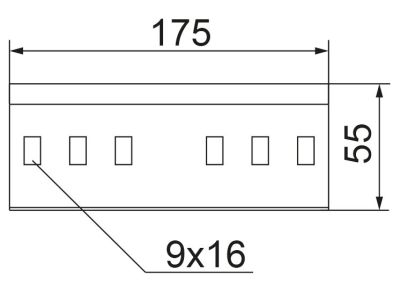

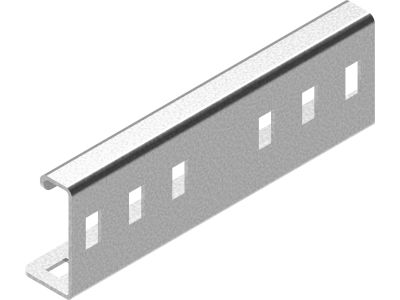

Łącznik drabin LDC H50 N marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu stabilnych i bezpiecznych połączeń w systemach tras kablowych. Produkt charakteryzuje się wysokością boku wynoszącą 50 mm, co idealnie koresponduje z drabinami kablowymi o analogicznym profilu. Wykorzystanie wysokogatunkowej stali poddanej procesowi cynkowania metodą Sendzimira zgodnie z normą PN-EN 10346:2015-09 gwarantuje doskonałą ochronę antykorozyjną oraz wysoką odporność na uszkodzenia mechaniczne. Dzięki precyzyjnemu wykonaniu, łącznik zapewnia ciągłość mechaniczną trasy, co jest kluczowe przy prowadzeniu ciężkich wiązek kablowych w obiektach przemysłowych i komercyjnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne określone w normie PN-EN 10346:2015-09, która dotyczy wyrobów płaskich stalowych ocynkowanych ogniowo w sposób ciągły. Zastosowanie tej normy zapewnia użytkownikowi powtarzalną jakość powłoki cynkowej, co przekłada się na długowieczność instalacji nawet w środowiskach o podwyższonej wilgotności. Łącznik LDC H50 N jest w pełni kompatybilny z systemami nośnymi BAKS, co ułatwia proces certyfikacji i odbioru technicznego instalacji elektrycznej.

Zastosowanie

Łącznik LDC H50 N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz telekomunikacyjnych. Jest niezbędnym elementem przy:

• Łączeniu odcinków prostych drabin kablowych w długie ciągi transportowe.
• Budowie tras kablowych w halach produkcyjnych, magazynach oraz centrach danych.
• Tworzeniu stabilnych szkieletów dla instalacji niskiego i średniego napięcia.
• Modernizacji istniejących systemów korytek i drabin, gdzie wymagana jest wysoka sztywność połączenia.

Wskazówki Montażowe

Prawidłowy montaż łącznika LDC H50 N jest kluczowy dla zachowania nośności całej trasy kablowej. Do wykonania jednego pełnego połączenia należy wykorzystać 4 komplety śrub, co zapewnia optymalny rozkład sił i stabilność styku. Producent zaleca stosowanie śrub typu SGKM8x14 (z łbem grzybkowym i podkładką ząbkowaną) lub SGM8x14. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć odkształceń profilu przy jednoczesnym zapewnieniu trwałego docisku. Łącznik powinien być umieszczony symetrycznie względem styku dwóch drabin.

FAQ

• Jakie śruby są wymagane do montażu łącznika LDC H50 N? Do poprawnej instalacji należy użyć 4 kompletów śrub SGKM8x14 lub SGM8x14 na jeden łącznik.
• Czy łącznik jest odporny na korozję? Tak, dzięki wykonaniu ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09), produkt posiada wysoką odporność na czynniki zewnętrzne.
• Do jakiej wysokości drabin pasuje ten model? Łącznik jest dedykowany do systemów o wysokości boku H=50 mm.
• Czy łącznik zapewnia ciągłość elektryczną? Prawidłowo skręcony łącznik za pomocą dedykowanych śrub ząbkowanych wspomaga zachowanie ciągłości elektrycznej trasy, co jest istotne dla ochrony przeciwporażeniowej.
