Łącznik do gniazd przelotowych, 2M, systo | WS120 Hager

Opis i Kluczowe Cechy

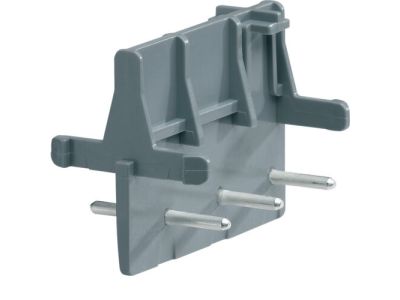

Łącznik do gniazd przelotowych oznaczony symbolem WS120 to modułowy element systemowy (systo) umożliwiający szybkie i bezpieczne łączenie ze sobą gniazd przelotowych w rozdzielnicach niskiego napięcia. Dzięki szerokości 2 modułów (2M) zajmuje kompaktową przestrzeń na szynie DIN, co ułatwia gęstą zabudowę w szafach sterowniczych i rozdzielczych.

• Szerokość 2 modułów (2M): Standardowy wymiar umożliwiający montaż na szynie TH35 oraz optymalne wykorzystanie miejsca w rozdzielnicy.
• Systemowy design (systo): Pełna kompatybilność z linią gniazd przelotowych i innych modułów w ramach jednego systemu, co zapewnia spójną estetykę i funkcjonalność instalacji.
• Przeznaczenie do łączenia gniazd przelotowych: Umożliwia tworzenie połączeń między kolejnymi modułami bez konieczności stosowania dodatkowych przewodów, co przyspiesza prace montażowe.
• Uniwersalność montażowa: Przystosowany do montażu w rozdzielnicach modułowych oraz na szynach DIN w szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury modułowej instalowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Łącznik WS120 stosowany jest do tworzenia szyn łączących gniazda przelotowe w instalacjach rozdzielczych i sterowniczych. Ułatwia organizację okablowania oraz umożliwia łatwą rozbudowę systemu.

• Łączenie ciągów gniazd przelotowych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów odgałęźnych w układach sterowania i automatyki budynkowej.
• Rozbudowa istniejących instalacji o dodatkowe moduły przyłączeniowe bez wymiany okablowania.
• Montaż w szafach sterowniczych jako element ułatwiający prowadzenie przewodów i polepszający przejrzystość instalacji.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Moment dokręcania śrub (jeśli występują) należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzanych do gniazd przelotowych musi być dobrany do spodziewanego obciążenia prądowego całej instalacji.

FAQ

• Czy łącznik ma określony stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony. Standardowa aparatura modułowa montowana wewnątrz rozdzielnicy posiada zazwyczaj ochronę IP20 (ochrona przed ciałami stałymi >12,5 mm). Aby zachować bezpieczeństwo, urządzenie należy instalować w obudowie o odpowiedniej klasie ochronności.
• Jaki jest prąd znamionowy łącznika? W dostępnych danych nie określono wartości prądu znamionowego. Łącznik należy stosować zgodnie z parametrami systemu gniazd przelotowych, dla którego jest przeznaczony – przed montażem sprawdź specyfikację techniczną całego zestawu modułów.
• Czy łącznik nadaje się do montażu w puszkach podtynkowych? Nie. Łącznik WS120 jest przeznaczony wyłącznie do montażu na szynie DIN w rozdzielnicach modułowych. Instalacja w puszkach podtynkowych jest niedopuszczalna.
