Łącznik do bezpośredniego sterowania roletami 10 AX antracyt, Niloe Selection | 762211 Legrand

Opis i Kluczowe Cechy

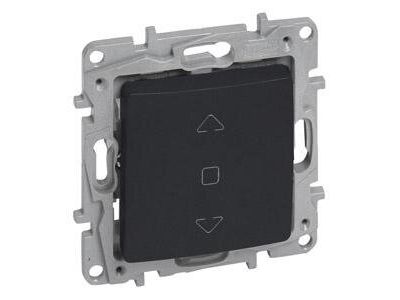

Łącznik do bezpośredniego sterowania roletami 10 AX (symbol 762211) w kolorze antracytowym to kompaktowe urządzenie montowane w puszce instalacyjnej lub bezpośrednio na ścianie. Wyposażony w klawisz „góra-stop-dół”, zaciski śrubowe oraz kompletny osprzęt montażowy (pazurki i uchwyt), umożliwia precyzyjną obsługę napędów roletowych. Mechanizm zaprojektowany do montażu na wkręty lub pazurki, z możliwością wyposażenia w ramkę dekoracyjną.

• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie elektryczne, kompatybilne z przewodami o przekroju do 2,5 mm².
• Mechanizm „góra-stop-dół”: Standardowe sterowanie roletami z możliwością zatrzymania na dowolnej pozycji.
• Kolor antracytowy: Neutralny design pasujący do większości wnętrz, szczególnie w aranżacjach nowoczesnych.
• Kompletny osprzęt montażowy: Pazurki i uchwyt montażowy ułatwiają szybki i stabilny montaż bez dodatkowych akcesoriów.
• Obciążalność 10 AX: Odpowiedni do sterowania napędami rolet o mocy do 2300 W przy 230V.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej i wyposażenia elektrycznego. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik 762211 przeznaczony jest do bezpośredniego sterowania napędami rolet w instalacjach domowych i biurowych.

• Sterowanie roletami okiennymi w pomieszczeniach mieszkalnych i biurowych.
• Zastosowanie w systemach automatyzacji budynków, gdzie wymagane jest manualne sterowanie awaryjne.
• Montaż w puszkach instalacyjnych lub bezpośrednio na ścianie w miejscach, gdzie nie ma możliwości zamontowania tradycyjnego łącznika w ramce.
• Wyposażenie nowych instalacji lub modernizacja istniejących układów sterowania roletami.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Mechanizm można zamontować w puszce instalacyjnej (typu Ø60) lub bezpośrednio na ścianie, wykorzystując dostarczone pazurki i uchwyt montażowy. Po zamontowaniu podłączyć przewody fazowe zgodnie z oznaczeniem zacisków (L1, L2, N) i dokręcić śruby z odpowiednim momentem. Należy zapewnić odpowiednią przestrzeń montażową i unikać montażu w miejscach narażonych na wilgoć lub wysoką temperaturę.

FAQ

• Czy łącznik można stosować z dowolnym napędem roletowym? Tak – łącznik jest kompatybilny z większością standardowych napędów rolet o obciążalności do 10 AX (2300 W). Należy jednak sprawdzić specyfikację techniczną napędu.
• Czy łącznik wymaga wyposażenia w ramkę dekoracyjną? Nie – mechanizm może być montowany samodzielnie lub z ramką, w zależności od indywidualnych potrzeb estetycznych.
• Jaki jest maksymalny przekrój przewodu podłączanego do zacisków? Zaciski śrubowe są przystosowane do przewodów o przekroju do 2,5 mm². Zaleca się stosowanie przewodów miedzianych o odpowiedniej izolacji.
