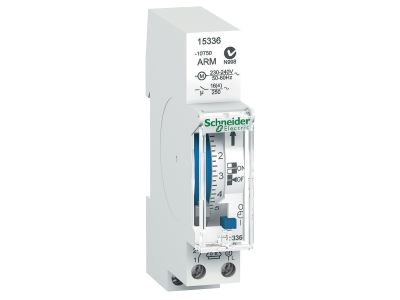

Łącznik czasowy mechaniczny IH 24H 1C ARM 18mm | 15336 Schneider Electric

Opis i Kluczowe Cechy

Mechaniczny łącznik czasowy IH 24H z serii Acti 9 to niezawodne urządzenie do programowania czasowego w instalacjach elektrycznych. Wyposażony w jeden styk przełączny (1C), umożliwia sterowanie odbiornikami w cyklu dobowym. Szerokość 18 mm (1 moduł) pozwala na oszczędność miejsca w rozdzielnicy. Funkcja ręcznej zmiany czasu ułatwia konfigurację i obsługę.

• 24-godzinny cykl pracy (24H): Umożliwia precyzyjne programowanie sterowania w rytmie dobowym, idealne do automatyzacji oświetlenia, wentylacji i innych urządzeń.
• Styk przełączny 1C (changeover): Zapewnia elastyczność w sterowaniu – możliwość przełączania między dwoma obwodami, np. załączanie i wyłączanie oświetlenia.
• Szerokość 18 mm (1 moduł): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Ręczna zmiana czasu (ARM): Umożliwia szybkie i wygodne ustawienie programu bez potrzeby użycia narzędzi, zwiększając komfort obsługi.
• Mechaniczna konstrukcja: Niezawodne działanie bez konieczności zasilania pomocniczego, odporne na zaniki napięcia – zachowuje ustawienia programu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony do instalacji w rozdzielnicach zgodnych z normą DIN.

Zastosowanie

Mechaniczny łącznik czasowy IH znajduje zastosowanie w automatyce budynkowej do sterowania urządzeniami w cyklu dobowym.

• Sterowanie oświetleniem zewnętrznym i wewnętrznym (np. schody, korytarze, witryny sklepowe).
• Automatyzacja pracy wentylatorów i rekuperatorów w budynkach mieszkalnych i komercyjnych.
• Sterowanie ogrzewaniem podłogowym lub grzejnikami w strefach o zmiennym zapotrzebowaniu.
• Zadawanie impulsów sterujących dla styczników i przekaźników w układach automatyki.

Wskazówki Montażowe

Montaż i podłączenie łącznika czasowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją producenta. Zaleca się stosowanie momentu dokręcania śrub zacisków zgodnie z instrukcją.

FAQ

• Czy łącznik czasowy ma podświetlenie? Produkt nie posiada podświetlenia – jest to mechaniczny łącznik czasowy z ręcznym ustawianiem czasu.
• Jaki jest stopień ochrony? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20.
• Jaki jest tryb pracy styku? Styk przełączny (1C) umożliwia załączanie i wyłączanie obwodu w zależności od ustawionego programu czasowego.
