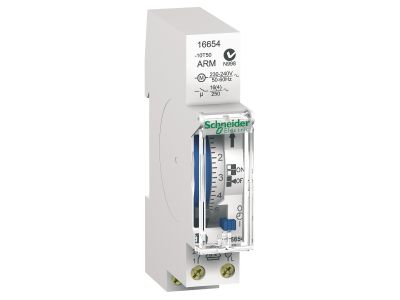

Łącznik czasowy IH CLIC 1C | 16654 Schneider Electric

Opis i Kluczowe Cechy

Łącznik czasowy IH CLIC 1C (symbol 16654) to mechaniczny przełącznik czasowy o szerokości 18 mm (2 moduły 9 mm), przeznaczony do automatycznego włączania i wyłączania obciążeń w cyklu dobowym. Dzięki programowalnemu harmonogramowi dziennemu pozwala precyzyjnie sterować odbiornikami, minimalizując ręczną obsługę i optymalizując zużycie energii.

• Cykl przełączania 24 h: Umożliwia wprowadzenie programu dziennego z 48 załączeniami i 48 wyłączeniami – idealne do sterowania oświetleniem, klimatyzacją czy procesami technologicznymi.
• Minimalny czas między operacjami 15 minut: Zapewnia wystarczającą rozdzielczość czasową dla większości zastosowań w automatyce budynkowej i przemysłowej.
• Zapas akumulatora 100 h: Utrzymuje ustawiony program w pamięci po zaniku napięcia sieciowego – nie trzeba ponownie programować urządzenia po awarii.
• Ręczne odblokowanie: Pozwala na doraźną zmianę stanu wyjścia bez ingerencji w zaprogramowany harmonogram, co ułatwia serwis i testy.
• 1 kanał wyjściowy: Steruje pojedynczym obwodem odbiorczym (np. obwód oświetleniowy, gniazdo sterowane) – prosta i niezawodna konfiguracja.

Zgodność z Normami

Łącznik czasowy IH CLIC 1C został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw. Urządzenie przeznaczone jest do montażu w rozdzielnicach zgodnych ze standardem szyny TH35 (DIN).

Zastosowanie

Mechaniczny łącznik czasowy sprawdza się wszędzie tam, gdzie potrzebne jest automatyczne załączanie i wyłączanie obciążeń o stałym rytmie dobowym. Dzięki prostocie programowania i niezawodności mechanicznej jest chętnie wybierany przez instalatorów i inżynierów.

• Automatyczne sterowanie oświetleniem zewnętrznym i wewnętrznym w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Impulsowanie styczników i przekaźników w systemach sterowania wentylacją, ogrzewaniem lub klimatyzacją.
• Włączanie/wyłączanie urządzeń technologicznych w procesach produkcyjnych o stałym cyklu dobowym.
• Sterowanie sygnalizacją świetlną, dźwiękową lub innymi obwodami wymagającymi precyzyjnego harmonogramu czasowego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z zaleceniami producenta zawartymi w karcie katalogowej. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji wewnątrz rozdzielnicy.

FAQ

• Czy łącznik czasowy wymaga stałego zasilania sieciowego? Tak, do poprawnej pracy wymaga napięcia sieciowego. Wbudowany akumulator zapewnia podtrzymanie programu przez 100 godzin w przypadku zaniku napięcia, ale nie zasila samego układu czasu rzeczywistego.
• Jaki stopień ochrony ma to urządzenie? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 od strony czołowej – nie jest przeznaczona do pracy w warunkach wilgoci lub zapylenia.
• Czy można przełączać wyjście ręcznie bez naruszania programu? Tak, urządzenie posiada funkcję ręcznego odblokowania. Pozwala ona doraźnie zmienić stan wyjścia, a zaprogramowany cykl czasowy pozostaje w pamięci i odtworzy się po zakończeniu ręcznej ingerencji.
