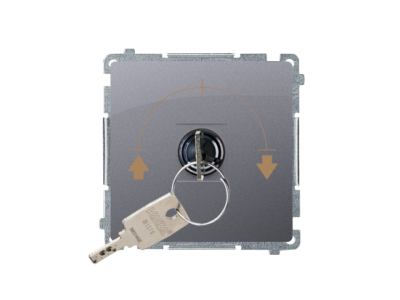

Łącznik chwilowy roletowy z kluczem, 3 pozycyjny, „I-0-II" 2 styki N/O, srebrny mat BMPZK.01/43 | BMPZK.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-0K04Px-4011

Opis i Kluczowe Cechy

Łącznik chwilowy roletowy z kluczem BMPZK.01/43 przeznaczony jest do impulsowego sterowania napędami rolet i żaluzji w układzie trójpozycyjnym I-0-II. Wyposażony w dwa styki normalnie otwarte (N/O) oraz mechanizm blokady klucza, który umożliwia jego wyjęcie wyłącznie w pozycji 0. Rozwiązanie to zwiększa bezpieczeństwo instalacji poprzez uniemożliwienie przypadkowego lub nieautoryzowanego uruchomienia. Produkt o estetycznym wykończeniu w kolorze srebrnym mat, przeznaczony do montażu modułowego.

• 3 pozycje I-0-II: Sterowanie roletą w górę (I), zatrzymanie (0) i w dół (II) z automatycznym powrotem do pozycji 0 po zwolnieniu przycisku – typowy tryb chwilowy.
• 2 styki N/O (normalnie otwarte): Każdy styk przeznaczony do niezależnego przełączania obwodów sterujących (np. impulsów do styczników lub przekaźników) bez obciążenia głównego.
• Wyjmowany klucz tylko w pozycji 0: Blokada mechaniczna zapobiega obsłudze rolety po wyjęciu klucza – idealne do pomieszczeń użyteczności publicznej lub tam, gdzie wymagana jest kontrola dostępu.
• Konstrukcja modułowa na szynę TH35: Łatwy i szybki montaż w rozdzielnicach oraz szafkach sterowniczych zgodnie ze standardem DIN.
• Wykończenie srebrny mat: Elegancki, trwały wygląd odporny na zabrudzenia, dopasowany do nowoczesnych rozdzielnic.

Zgodność z Normami

Łącznik BMPZK.01/43 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa obowiązującymi dla aparatury modułowej. Posiada oznaczenie CE i spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik chwilowy roletowy z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i kontrolowane sterowanie napędami rolet, żaluzji lub bram w automatyce budynkowej. Dzięki blokadzie klucza szczególnie polecany do instalacji w obiektach użyteczności publicznej, hotelach, biurach oraz w pomieszczeniach z dostępem osób nieupoważnionych.

• Sterowanie roletą w górę/dół z funkcją zatrzymania – po zwolnieniu przycisku łącznik wraca do pozycji 0.
• Zabezpieczenie przed nieautoryzowanym uruchomieniem – klucz można wyjąć tylko w pozycji wyłączenia.
• Wysyłanie impulsów sterujących do przekaźników bistabilnych, styczników lub wejść PLC w systemach automatyki budynkowej.
• Montaż w rozdzielnicach modułowych jako lokalny element sterowania roletami lub żaluzjami.

Wskazówki Montażowe

Montaż łącznika BMPZK.01/43 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Podłącz przewody o przekroju dobranym do prądu obwodu sterowania, a moment dokręcania śrub zacisków dostosuj zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność działania mechanizmu klucza.

FAQ

• Czy można wyjąć klucz w pozycji I lub II? Nie, mechanizm blokady pozwala na wyjęcie klucza wyłącznie w środkowej pozycji 0. To zabezpieczenie uniemożliwia przypadkowe uruchomienie rolety po opuszczeniu stanowiska.
• Jaki jest stopień ochrony łącznika? Producent nie podaje konkretnej wartości IP. Standardowo aparatura modułowa montowana w rozdzielnicy pracuje w środowisku o stopniu ochrony IP20 zapewnianym przez obudowę rozdzielnicy. Należy chronić łącznik przed wilgocią i zanieczyszczeniami.
• Czy styki są zwierne czy rozwierne w stanie spoczynku? Są to styki normalnie otwarte (N/O). W pozycji 0 (spoczynek) styki są rozwarte, a zwarcie następuje tylko podczas przytrzymania w pozycji I lub II (tryb chwilowy).
