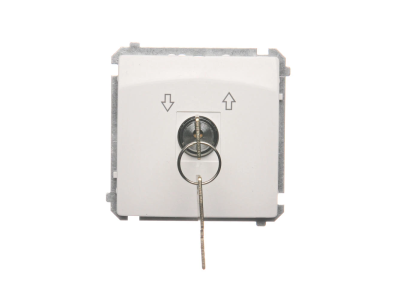

Łącznik chwilowy roletowy z kluczem, 3 pozycyjny, „I-0-II" 2 styki N/O, biały BMPZK.01/11 | BMPZK.01/11 Kontakt Simon

Alternatywny kod produktu: WMUL-0K04Px-1011

Opis i Kluczowe Cechy

Łącznik chwilowy roletowy z kluczem BMPZK.01/11 to 3-pozycyjny przełącznik z dwoma stykami normalnie otwartymi (NO) oraz funkcją chwilowego działania. Zapewnia możliwość wyjęcia klucza wyłącznie w pozycji neutralnej (0), co zwiększa bezpieczeństwo instalacji. Przeznaczony do montażu w standardowych rozdzielnicach i puszkach.

• 3 pozycje (I-0-II): Umożliwia sterowanie roletą w górę, stop i dół z automatycznym powrotem do pozycji 0 po zwolnieniu – chwilowe działanie eliminuje ryzyko pozostawienia napędu pod napięciem.
• 2 styki NO (normalnie otwarte): Zapewniają niezależne obwody sterowania dla kierunku podnoszenia i opuszczania, co ułatwia podłączenie do silników lub siłowników.
• Blokada kluczem: Klucz można wyjąć tylko w pozycji 0, co zapobiega przypadkowemu lub nieupoważnionemu uruchomieniu rolet.
• Chwilowy (monostabilny) tryb pracy: Łącznik wraca do pozycji neutralnej po zwolnieniu, zwiększając bezpieczeństwo i wygodę obsługi.
• Kolor biały: Estetyczny wygląd dopasowujący się do większości ramek i osprzętu modułowego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania obowiązujących dyrektyw dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Łącznik BMPZK.01/11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, chwilowe sterowanie napędem roletowym z dodatkowym zabezpieczeniem przed nieautoryzowaną obsługą.

• Sterowanie roletami i żaluzjami w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Instalacje wymagające blokady kluczem – np. w hotelach, salach konferencyjnych lub pomieszczeniach technicznych.
• Układy automatyki budynkowej, gdzie łącznik pełni funkcję impulsową dla styczników lub przekaźników.
• Zastosowania wymagające wyraźnego rozróżnienia kierunku ruchu oraz obowiązkowego powrotu do pozycji neutralnej po każdym impulsie.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Łącznik przeznaczony jest do montażu na standardowej szynie TH35 (DIN) lub w puszce natynkowej/ podtynkowej za pomocą odpowiednich akcesoriów. Przekrój przewodów należy dobrać zgodnie z normami oraz projektem instalacji. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy klucz można wyjąć w pozycji I lub II? Nie, konstrukcja łącznika umożliwia wyjęcie klucza wyłącznie w pozycji środkowej (0). W pozycjach skrajnych klucz jest zablokowany, co zapobiega przypadkowemu usunięciu go podczas pracy.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga stopień ochrony IP20.
• Czy łącznik jest podświetlany? Nie, łącznik nie posiada podświetlenia. Położenie wybranego trybu identyfikuje się wzrokowo na podstawie ustawienia klucza.
