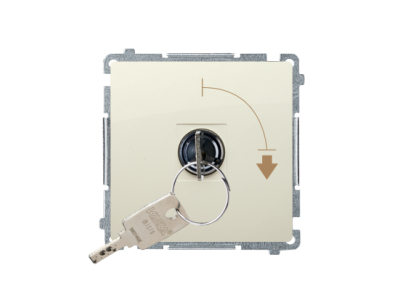

Łącznik chwilowy jednobiegunowy z kluczem, 2 pozycyjny, „0-I” styk N/O, beż BMP1K.01/12 Simon Basic | BMP1K.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-0K01Px-9011

Opis i Kluczowe Cechy

Łącznik chwilowy jednobiegunowy z kluczem, 2‑pozycyjny (0‑I) ze stykiem normalnie otwartym (N/O), produkcji Simon, seria Basic, kolor beż. Symbol BMP1K.01/12. Urządzenie umożliwia bezpieczne odłączanie obwodu – klucz można wyjąć tylko w pozycji „0”, co zapobiega przypadkowemu załączeniu podczas prac serwisowych. Kompaktowa obudowa montowana na szynę TH35 (DIN).

• Wyjmowanie klucza tylko w pozycji „0”: gwarantuje fizyczne odcięcie napięcia – klucz może być wyjęty i zabrany, uniemożliwiając nieuprawnione lub przypadkowe załączenie obwodu.
• Styk N/O (normalnie otwarty), praca chwilowa: łącznik powraca do położenia spoczynkowego po zwolnieniu, idealny do przekazywania impulsów sterujących do styczników, przekaźników lub PLC.
• Dwie wyraźne pozycje „0” i „I”: jednoznaczna wizualna i mechaniczna informacja o stanie łącznika – ułatwia diagnostykę i obsługę.
• Kolor beżowy, seria Basic Simon: spójny design z pozostałą aparaturą modułową tej serii, estetyczne dopasowanie w rozdzielnicy.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w standardowych rozdzielnicach modułowych – oszczędność czasu instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi normami (EN) oraz standardem DIN, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Łącznik chwilowy z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, jednoznaczne odłączanie obwodu oraz impulsowe sterowanie odbiornikami.

• Sterowanie oświetleniem w strefach wymagających dodatkowego zabezpieczenia (np. pomieszczenia techniczne, magazyny) – możliwość wyjęcia klucza zapobiega przypadkowemu zaświeceniu.
• Przekazywanie impulsów do styczników, przekaźników lub wejść PLC w automatyce budynkowej i przemysłowej.
• Sygnalizacja stanu – łącznik może pełnić funkcję przycisku ze wskaźnikiem położenia „0”/„I”.
• Instalacje, w których konieczna jest fizyczna blokada wyłącznika (serwis, konserwacja) – klucz wyjmowany tylko w pozycji wyłączenia.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania śrub zacisków stosować według wartości podanych na obudowie lub w karcie katalogowej producenta.

FAQ

• Czy klucz można wyjąć, gdy łącznik jest w pozycji „I”? Nie. Mechanizm umożliwia wyjęcie klucza wyłącznie w pozycji „0”. To świadome rozwiązanie bezpieczeństwa – uniemożliwia przypadkowe załączenie obwodu po wyjęciu klucza.
• Jaki stopień ochrony ma łącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony wynosi IP20 – zapewnia ochronę przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest przeznaczony do montażu na zewnątrz bez dodatkowej obudowy.
• Czy łącznik jest podświetlany? Nie. W dostarczonych danych nie przewidziano elementu podświetlenia. Łącznik posiada jedynie mechaniczne oznaczenie pozycji „0” i „I”, a stan załączenia jest wizualnie rozpoznawalny po położeniu dźwigni.
