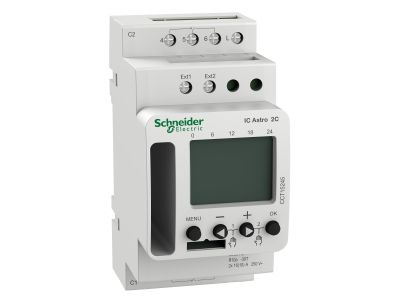

Łącznik astronomiczny cyfrowy IC ASTRO Smart 2 kanałowy, Acti 9 | CCT15245 Schneider Electric

Opis i Kluczowe Cechy

Łącznik astronomiczny cyfrowy IC Astro Smart 2 kanałowy firmy Schneider Electric (symbol CCT15245) z serii Acti 9 to inteligentne urządzenie do automatycznego sterowania obciążeniami elektrycznymi w rytmie astronomicznym. Dzięki wbudowanemu kalkulatorowi położenia geograficznego nie wymaga czujnika jasności – czas wschodu i zachodu słońca jest obliczany automatycznie. Szerokość 45 mm (5 modułów po 9 mm) umożliwia łatwy montaż w standardowej rozdzielnicy na szynie TH35.

• Obliczanie astronomiczne: automatyczne uruchamianie i wyłączanie odbiorników zgodnie z rzeczywistym czasem wschodu i zachodu słońca dla zaprogramowanego położenia geograficznego – eliminuje konieczność stosowania czujników zewnętrznych i zapewnia precyzyjne sterowanie oświetleniem.
• 2 niezależne kanały wyjściowe: umożliwiają oddzielne sterowanie dwoma grupami odbiorników (np. oświetlenie zewnętrzne i wewnętrzne) z jednego urządzenia.
• 84 operacje przełączania w cyklu tygodniowym: zintegrowany łącznik czasowy z 7‑dniowym harmonogramem pozwala na elastyczne dostosowanie harmonogramu do potrzeb instalacji.
• Rezerwa baterii do 10 lat: podtrzymanie ustawień i pamięci wewnętrznej po zaniku napięcia sieciowego – bez konieczności ponownego programowania.
• Programowanie ręczne, zdalne oraz za pomocą klucza pamięci i oprogramowania komputerowego: wygoda konfiguracji na miejscu lub zdalnie, a także możliwość kopiowania ustawień między wieloma łącznikami.
• Uchwyt na instrukcję obsługi po lewej stronie produktu: łatwy dostęp do dokumentacji użytkownika bez otwierania rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikat CE i jest objęty etykietą Green Premium firmy Schneider Electric, potwierdzającą zgodność z przepisami ekologicznymi, przejrzystość wpływu na środowisko oraz dążenie do obiegu zamkniętego i niskiej emisji CO₂.

Zastosowanie

Łącznik astronomiczny IC Astro Smart doskonale sprawdza się w instalacjach wymagających automatycznego dostosowania harmonogramu oświetlenia do naturalnego cyklu dobowego, zwłaszcza w automatyce budynkowej i inteligentnych systemach zarządzania energią.

• Sterowanie oświetleniem zewnętrznym (parkingi, aleje, elewacje, ogrody) – włączanie o zmierzchu, wyłączanie o świcie.
• Automatyczne zarządzanie oświetleniem wewnętrznym w budynkach użyteczności publicznej, biurach i halach produkcyjnych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej (BMS).
• Tworzenie harmonogramów tygodniowych dla sygnalizacji, reklam świetlnych lub urządzeń wentylacyjnych.

Wskazówki Montażowe

Montaż i podłączenie łącznika astronomicznego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego obciążenia i wymogów instalacji. Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik wymaga zewnętrznego czujnika zmierzchu? Nie – czas wschodu i zachodu słońca jest obliczany automatycznie na podstawie wprowadzonych współrzędnych geograficznych, dlatego czujnik nie jest potrzebny.
• Jaka jest żywotność baterii podtrzymującej ustawienia? Producent deklaruje rezerwę baterii do 10 lat w przypadku odcięcia zasilania sieciowego.
• Czy programowanie jest możliwe bez komputera? Tak – oprócz programowania za pomocą oprogramowania komputerowego, ustawienia można wprowadzić ręcznie na urządzeniu oraz przy użyciu opcjonalnego klucza pamięci.
