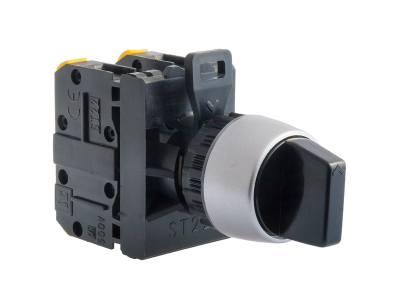

Łącznik 3-położeniowy pokrętny, pierścień niklowany, styki 2NO, ST22-P3.CZ-20/. Czarny | ST22-P3.CZ-20\. Spamel

Opis i Kluczowe Cechy

Łącznik 3-położeniowy pokrętny ST22-P3.CZ-20/. to zaawansowany element sterowniczy polskiej produkcji firmy SPAMEL, zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się budową członową, co stanowi kluczową zaletę w procesie projektowania i modernizacji układów automatyki. Dzięki modułowej konstrukcji, użytkownik ma możliwość łatwej konfiguracji oraz szybkiej wymiany poszczególnych elementów funkcjonalnych bez konieczności demontażu całego panelu. Łącznik wyposażony jest w dwa styki zwierne (2NO), które pozwalają na bezpieczne załączanie i rozłączanie prądów o natężeniu do 2,5 A. Estetyczny czarny napęd z eleganckim niklowanym pierścieniem zapewnia nie tylko wysoką trwałość mechaniczną, ale również profesjonalny wygląd pulpitu sterowniczego.

• Trójpołożeniowy mechanizm: Umożliwia precyzyjne przełączanie pomiędzy trzema stanami pracy układu.
• Styki 2NO: Dwa niezależne tory prądowe typu normalnie otwartego gwarantują pewność połączeń elektrycznych.
• Budowa członowa: Ułatwia serwisowanie i pozwala na elastyczną rozbudowę istniejących obwodów sterowniczych.
• Wysoka jakość wykonania: Niklowany pierścień zwiększa odporność na uszkodzenia mechaniczne i korozję.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Łącznik ST22-P3.CZ-20/. spełnia wymagania bezpieczeństwa stawiane elementom sterowniczym wykorzystywanym w szafach rozdzielczych i pulpitach maszynowych. Przystosowanie do montażu w znormalizowanych otworach o średnicy 22,3 mm gwarantuje pełną kompatybilność z większością standardowych obudów i paneli sterowniczych dostępnych na rynku europejskim.

Zastosowanie

Łącznik pokrętny SPAMEL znajduje szerokie zastosowanie w sektorze elektro-technicznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania pracą silników w układach prawo-lewo lub gwiazda-trójkąt.
• Wybierania trybów pracy maszyn (np. tryb ręczny, automatyczny, serwisowy).
• Zarządzania obwodami sygnalizacyjnymi w szafach sterowniczych.
• Zastosowań w pulpitach sterowniczych suwnic, transporterów oraz linii produkcyjnych.

Wskazówki Montażowe

Montaż łącznika ST22-P3.CZ-20/. jest intuicyjny dzięki zastosowaniu standardowego otworu montażowego o średnicy 22,3 mm. Podczas instalacji należy zwrócić uwagę na odpowiednie dokręcenie pierścienia mocującego, co zapewni stabilność napędu w panelu. Przewody o przekroju dostosowanym do prądu znamionowego 2,5 A powinny być starannie odizolowane i zamocowane w zaciskach śrubowych styków 2NO. Zaleca się regularną kontrolę momentu dokręcania zacisków w warunkach występowania drgań maszynowych, aby uniknąć poluzowania połączeń elektrycznych.

FAQ

• Czy łącznik jest dostarczany jako kompletny produkt? Tak, model ST22-P3.CZ-20/. jest dostarczany jako wyrób kompletny, gotowy do montażu w pulpicie, zawierający napęd oraz odpowiednie człony stykowe.
• Jaki jest maksymalny prąd łączeniowy dla tego modelu? Łącznik jest przystosowany do pracy z prądami o natężeniu nieprzekraczającym 2,5 A.
• Czy można zmienić konfigurację styków w przyszłości? Tak, dzięki budowie członowej serii ST22, możliwa jest wymiana lub dołożenie dodatkowych elementów stykowych w celu zmiany funkcjonalności urządzenia.
