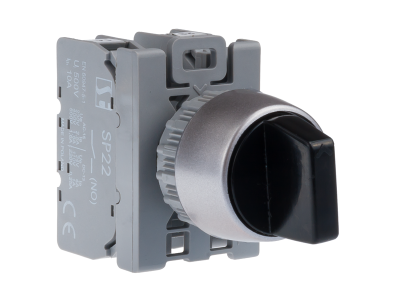

Łącznik 3-położeniowy pokrętny, pierścień niklowany, styki 2NO+ 2NC, czarny | SP22-P3.CZ-22\. Spamel

Opis i Kluczowe Cechy

Łącznik 3-położeniowy pokrętny SP22-P3.CZ-22 z serii SP22 to element sterowniczy przeznaczony do pracy w pulpitach maszyn i szafach sterowniczych. Wyposażony w dwa zestawy styków normalnie otwartych (2NO) i dwa normalnie zamknięte (2NC), umożliwia realizację złożonych obwodów sterowania bez konieczności stosowania dodatkowych przekaźników. Pokrętło z trwałym pierścieniem niklowanym zapewnia odporność na korozję i estetyczny wygląd, a czarny kolor wyraźnie kontrastuje na panelu. Montowane w standardowym otworze 22,3 mm.

• Konfiguracja styków 2NO + 2NC: Umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami z sygnalizacją stanu załączenia i wyłączenia – upraszcza instalację i redukuje liczbę elementów w szafie.
• Trzy położenia pokrętła: Pozwalają na płynne przełączanie między trzema stanami (np. wyłączony, tryb ręczny, tryb automatyczny) – idealne do selekcji trybów pracy maszyn.
• Pierścień niklowany: Zwiększa odporność na czynniki atmosferyczne i mechaniczne uszkodzenia, wydłużając żywotność łącznika w środowisku przemysłowym.
• Budowa członowa serii SP22: Ułatwia modyfikację funkcji i wymianę elementów bez konieczności demontażu całego urządzenia – elastyczność w projektowaniu rozdzielnic.
• Montaż w otworze 22,3 mm: Kompatybilność ze standardowymi wycięciami w tablicach sterowniczych i korpusach maszyn, zapewniająca szybki i precyzyjny instalację.

Zgodność z Normami

Łącznik SP22-P3.CZ-22 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent zapewnia, że wszystkie elementy serii SP22 spełniają wymogi dyrektyw niskonapięciowych, co gwarantuje bezpieczną eksploatację w obwodach sterowniczych.

Zastosowanie

Łącznik pokrętny SP22-P3.CZ-22 sprawdza się w aplikacjach wymagających wielopozycyjnego wyboru trybów pracy lub przełączania obwodów sygnalizacyjnych. Szczególnie polecany do:

• Sterowania odbiornikami w szafach maszyn i urządzeń przemysłowych.
• Przełączania trybów pracy (ręczny/automatyczny/wyłączony) w układach automatyki budynkowej.
• Zadawania impulsów do styczników, przekaźników lub wejść sterowników PLC w celu selekcji sekwencji.
• Sygnalizacji stanów załączenia i wyłączenia w pulpitach operatorskich – diody LED (brak w modelu) mogą być dodane zewnętrznie.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się w otworze o średnicy 22,3 mm wykonanym w płycie czołowej panelu lub szafy. Moment dokręcania pierścienia mocującego oraz parametry połączeń elektrycznych (przekrój przewodów, siła docisku styków) należy dostosować zgodnie z dokumentacją techniczną producenta. Przewody należy podłączać z zachowaniem odpowiedniego luzu oraz zabezpieczyć przed przypadkowym wyciągnięciem.

FAQ

• Czy łącznik SP22-P3.CZ-22 jest podświetlany? Nie, model ten nie posiada wbudowanego podświetlenia LED. Przeznaczony jest wyłącznie do przełączania obwodów sterowniczych. W razie potrzeby sygnalizacji można zastosować osobną lampkę sygnalizacyjną z serii SP22.
• Jaki stopień ochrony (IP) ma ten łącznik? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Zaleca się montaż w obudowach lub pulpitach, które zapewniają odpowiednią ochronę przed pyłem i wilgocią (np. IP54 dla szafy). Ochrona z przodu panelu jest typowo ograniczona do IP40 – szczegóły należy sprawdzić w dokumentacji technicznej.
• Jaki jest tryb pracy styków? Łącznik wyposażony jest w dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). Tryb pracy zależy od położenia pokrętła: w środkowej pozycji styki są w stanie spoczynkowym (NO rozwarte, NC zwarte), w skrajnych – odpowiednio zmieniają stan.
