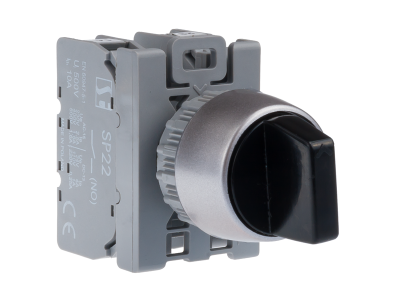

Łącznik 3-położeniowy pokrętny, pierścień niklowany, styki 1NO+1NC, czarny | SP22-P3CC.CZ-11\. Spamel

Opis i Kluczowe Cechy

Łącznik 3-położeniowy pokrętny SP22-P3CC.CZ-11 z pierścieniem niklowanym to element serii SP22, przeznaczony do załączania i rozłączania obwodów sterowniczych o prądzie do 2,5 A. Dzięki budowie członowej umożliwia łatwą konfigurację funkcjonalną, a znormalizowany otwór montażowy 22,3 mm zapewnia kompatybilność z typowymi panelami i szafami sterowniczymi.

• Prąd znamionowy do 2,5 A: bezpieczne załączanie obciążeń w obwodach sterowania bez ryzyka przeciążenia styków w typowych zastosowaniach niskoprądowych.
• Styki 1NO+1NC: jeden zestyk normalnie otwarty i jeden normalnie zamknięty pozwalają na niezależne sterowanie dwoma obwodami lub realizację funkcji przełącznej.
• Pierścień niklowany: podwyższona odporność na korozję i zużycie mechaniczne, a także estetyczny wygląd w pulpitach operatorskich.
• Budowa członowa: możliwość tworzenia wariantów funkcjonalnych (np. dodanie bloku styków) oraz łatwa modyfikacja istniejących obwodów sterowniczych.
• Otwór montażowy 22,3 mm: standardowy przemysłowy wymiar zapewniający szybki montaż w rozdzielnicach, szafach i pulpitach.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada znak CE. Szczegółowe wymagania normatywne (np. IEC/EN) nie zostały podane przez producenta. Montaż i użytkowanie należy prowadzić zgodnie z zaleceniami producenta oraz ogólnymi przepisami bezpieczeństwa.

Zastosowanie

Łącznik 3-położeniowy pokrętny SP22-P3CC.CZ-11 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest wybór trybu pracy lub przełączanie między stanami w obwodach sterowniczych.

• Sterowanie maszynami i urządzeniami – wybór trybu pracy (np. ręczny/automatyczny).
• Impulsy do styczników, przekaźników lub wejść PLC – załączanie sygnałów sterujących.
• Sygnalizacja stanu – w połączeniu z lampkami sygnalizacyjnymi serii ST22/SP22.
• Automatyka budynkowa – przełączanie funkcji oświetlenia, wentylacji czy rolet.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilające. Łącznik przeznaczony jest do mocowania w otworze o średnicy 22,3 mm (zalecana grubość panelu zgodnie z dokumentacją producenta). Podłączenie przewodów wykonać zgodnie z oznaczeniami styków, dobierając przekrój przewodów do prądu obciążenia. Momenty dokręcania śrub zacisków należy stosować według danych producenta.

FAQ

• Czy łącznik jest podświetlany? Nie, model SP22-P3CC.CZ-11 to wersja bez podświetlenia. Do sygnalizacji świetlnej przewidziane są osobne lampki sygnalizacyjne serii ST22/SP22 montowane w tym samym otworze.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony dla samego łącznika. W praktyce po zamontowaniu w szafie sterowniczej lub pulpicie IP ochronę zapewnia obudowa zewnętrzna. Zaleca się stosowanie w suchych pomieszczeniach.
• Jakie są pozycje łącznika? Łącznik 3-położeniowy pokrętny oferuje trzy stabilne pozycje, np. lewo-środek-prawo, co pozwala na realizację funkcji przełącznej (np. tryb 1 / wyłączony / tryb 2). Szczegółową charakterystykę przełączania należy sprawdzić w dokumentacji technicznej.
