Łącznik 3-położeniowy, pierścień niklowany, styki 2NO | ST22-SAAA-20\. Spamel

Opis i Kluczowe Cechy

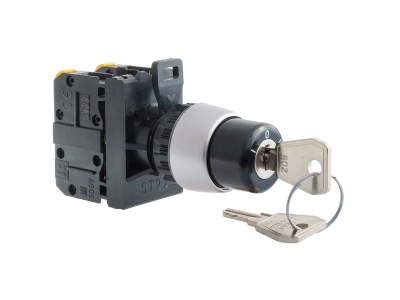

Łącznik obrotowy 3‑położeniowy ST22‑SAAA‑20 z serii ST22 został zaprojektowany do precyzyjnego wyboru stanu pracy w układach sterowania. Wyposażony w pierścień niklowany (odporność na korozję i długą żywotność) oraz styki 2NO umożliwia przełączanie dwóch niezależnych obwodów. Dzięki budowie członowej można go łatwo konfigurować i rozbudowywać. Montowany w znormalizowanym otworze Ø22,3 mm, pasuje do standardowych paneli i szaf sterowniczych.

• 3‑położeniowy wybór: Pozwala na wybór jednego z trzech stanów – neutralny, załączony w jednym kierunku lub w drugim – idealny do sterowania pracą urządzeń.
• Styki 2NO (normalnie otwarte): Umożliwiają jednoczesne sterowanie dwoma obwodami, co upraszcza instalację i zwiększa funkcjonalność.
• Pierścień niklowany: Zapewnia wysoką odporność na korozję i ścieranie, gwarantując niezawodność w trudnych warunkach przemysłowych.
• Montaż w otworze Ø22,3 mm: Zgodny z międzynarodowym standardem, pozwala na szybki montaż w panelach, pulpitach i szafach sterowniczych.
• Budowa członowa: Umożliwia łatwą wymianę elementów funkcjonalnych i dostosowanie konfiguracji bez konieczności wymiany całego urządzenia.

Zgodność z Normami

Łącznik ST22‑SAAA‑20 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i przeznaczony do zastosowań przemysłowych. Posiada certyfikat CE. Szczegółowe normy techniczne dostępne są w dokumentacji producenta.

Zastosowanie

Łącznik 3‑położeniowy sprawdza się wszędzie tam, gdzie wymagany jest wybór trybu pracy lub przełączanie obwodów. Dzięki kompaktowej obudowie i budowie członowej może być stosowany w maszynach, szafach sterowniczych oraz panelach operatorskich.

• Sterowanie pracą silników (np. wybór kierunku obrotów) w maszynach przemysłowych.
• Wybór trybu pracy (ręczny/automatyczny/wyłączony) w systemach sterowania.
• Przełączanie sygnałów sterujących do styczników, przekaźników lub sterowników PLC.
• Zastosowanie w szafach rozdzielczych i pulpitach operatorskich jako element interfejsu HMI.

Wskazówki Montażowe

Montaż łącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na płycie czołowej w otworze Ø22,3 mm (zgodnie z normą DIN). Moment dokręcania pierścienia mocującego oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed podłączeniem upewnij się, że parametry obwodu (prąd, napięcie) są odpowiednie dla zastosowanego łącznika.

FAQ

• Czy łącznik ST22‑SAAA‑20 jest podświetlany? Nie – jest to łącznik obrotowy bez elementu świetlnego. Do sygnalizacji stanu zaleca się stosowanie lampek sygnalizacyjnych z tej samej serii.
• Jaki jest stopień ochrony łącznika? Producent nie podaje konkretnej wartości, jednak standardowo aparatura modułowa montowana w szafach sterowniczych posiada stopień ochrony IP20. W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy stosować dodatkowe osłony.
• Jak działa tryb pracy styków 2NO? W pozycji wyjściowej (neutralnej) oba styki są rozwarte – obwód nie przepływa. Po obróceniu pokrętła w wybrane położenie styki 2NO zwierają się, umożliwiając przepływ prądu w dwóch niezależnych obwodach jednocześnie.
