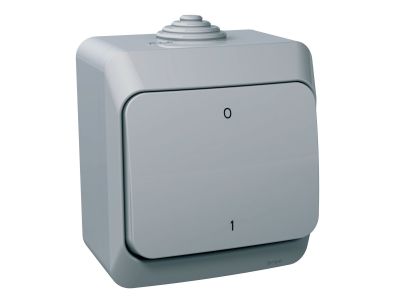

Łącznik 2P szary, Cedar Plus | WDE000620 Schneider Electric

Opis i Kluczowe Cechy

Łącznik 2-biegunowy Cedar Plus (numer katalogowy WDE000620) marki Schneider Electric to kompletny osprzęt natynkowy przeznaczony do bezpiecznego załączania i wyłączania obwodów elektrycznych. Dzięki obciążalności prądowej 16 A oraz podwyższonemu stopniowi ochrony IP44 łącznik sprawdza się w pomieszczeniach o zwiększonej wilgotności. Kompaktowe wymiary (szerokość 66 mm, wysokość 79 mm, głębokość 48 mm) ułatwiają montaż w standardowych puszkach natynkowych.

• Obciążalność prądowa 16 A: Zapewnia bezpieczną pracę w obwodach odbiorczych o znacznym obciążeniu, np. grzejników, bojlerów czy oświetlenia.
• Stopień ochrony IP44: Chroni przed wnikaniem bryzgów wody i ciał stałych o średnicy powyżej 1 mm – idealny do łazienek, kuchni, pralni i pomieszczeń gospodarczych.
• Montaż natynkowy: Szybki i prosty sposób instalacji bez kucia ścian – doskonałe rozwiązanie przy modernizacji lub budynkach z cegły/betonu.
• Wykonanie 2-biegunowe (2P): Rozłącza jednocześnie przewód fazowy i neutralny, co zwiększa bezpieczeństwo podczas konserwacji odbiornika.
• Kompatybilność z serią Cedar Plus: Estetyczne wykończenie w kolorze szarym, pasujące do pozostałych elementów osprzętu Schneider Electric.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Ze względu na przeznaczenie do montażu natynkowego i stopień ochrony IP44 spełnia wymagania dla pomieszczeń wilgotnych zgodnie z krajowymi przepisami instalacyjnymi.

Zastosowanie

Łącznik 2-biegunowy Cedar Plus przeznaczony jest do załączania i wyłączania obwodów jednofazowych w instalacjach natynkowych. Sprawdza się w miejscach narażonych na wilgoć oraz przy zasilaniu odbiorników wymagających odcięcia obu biegunów.

• Sterowanie oświetleniem w łazienkach, kuchniach i pralniach.
• Zasilanie urządzeń grzewczych (bojlery, piecyki) z wymogiem bezpiecznego odcięcia zasilania.
• Montaż w garażach, warsztatach i pomieszczeniach gospodarczych.
• Modernizacja starych instalacji – prosta wymiana bez ingerencji w tynk.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik przeznaczony jest do montażu natynkowego na ścianie (puszka instalacyjna lub bezpośrednio na kabel). Przekrój przewodów dobierz do prądu znamionowego 16 A oraz warunków instalacji. Dokręcaj śruby zacisków zgodnie z dokumentacją producenta, aby uniknąć poluzowania połączeń i przegrzania styków.

FAQ

• Czy łącznik posiada podświetlenie? Produkt nie ma wbudowanego podświetlenia. Dla sygnalizacji załączenia zaleca się stosowanie oddzielnej lampki kontrolnej lub łączników z serii podświetlanej.
• Jaki jest stopień ochrony IP44 i gdzie mogę go stosować? IP44 oznacza ochronę przed bryzgami wody z każdego kierunku oraz przed dostępem do części niebezpiecznych narzędziami o średnicy >1 mm. Produkt nadaje się do łazienek, kuchni, pralni – zgodnie z normą PN-HD 60364-7-701 w strefach 2 i 3.
• Jakie jest maksymalne obciążenie przy napięciu 230 V AC? Przy napięciu 230 V AC obciążalność wynosi 16 A, co odpowiada mocy ok. 3680 W (obciążenie rezystancyjne). Dla obciążeń indukcyjnych (silniki, świetlówki) należy zastosować odpowiedni współczynnik korekcyjny.
