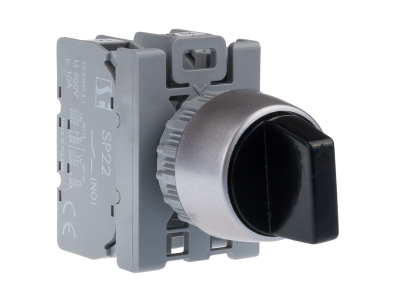

Łącznik 2-położeniowy pokrętny, pierścień niklowany, styki 2NO+1NC, czarny | SP22-P.CZ-21\. Spamel

Opis i Kluczowe Cechy

Łącznik pokrętny 2‑położeniowy SP22-P.CZ-21 z pierścieniem niklowanym to element sterowniczy przeznaczony do załączania i rozłączania prądów do 2,5 A w obwodach sygnalizacyjnych oraz sterowniczych. Konfiguracja styków 2NO+1NC oraz budowa członowa umożliwiają elastyczne tworzenie potrzebnych wariantów funkcjonalnych. Przystosowany do montażu w znormalizowanym otworze o średnicy 22,3 mm, typowym dla paneli sterowniczych i szaf.

• Prąd znamionowy do 2,5 A: zapewnia bezpieczną pracę w obwodach sygnalizacyjnych i pomocniczych o niskim poborze mocy, bez ryzyka przeciążenia styków.
• Konfiguracja styków 2NO+1NC: umożliwia budowę układów sterowania z oddzielnym załączaniem (styki zwierne) i sygnalizacją stanu (styk rozwierny), zwiększając funkcjonalność instalacji.
• Budowa członowa: ułatwia tworzenie wariantów funkcjonalnych oraz szybką modyfikację istniejących obwodów sterowniczych bez konieczności wymiany całego urządzenia.
• Pierścień niklowany: zwiększa odporność na korozję i zapewnia estetyczny wygląd w warunkach przemysłowych, wydłużając żywotność łącznika.
• Montaż w otworze 22,3 mm: kompatybilność z typowymi panelami sterowniczymi, pulpitami i szafami, co ułatwia integrację w istniejących instalacjach.

Zgodność z Normami

Łącznik SP22-P.CZ-21 jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do zabudowy w rozdzielnicach i pulpitach sterowniczych, spełnia wymagania bezpieczeństwa dla aparatury modułowej małej mocy. Dla zachowania pełnej zgodności zaleca się montaż zgodny z dokumentacją producenta.

Zastosowanie

Łącznik pokrętny sprawdzi się w instalacjach wymagających ręcznego przełączania obwodów sygnalizacyjnych i sterowniczych, szczególnie w warunkach przemysłowych.

• Sterowanie sygnalizacją świetlną i dźwiękową w maszynach oraz liniach produkcyjnych.
• Załączanie i rozłączanie obwodów pomocniczych w szafach sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC.
• Realizacja funkcji wyboru trybu pracy w pulpitach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do zabudowy w otworze o średnicy 22,3 mm – należy je zamocować za pomocą dostarczonego pierścienia niklowanego. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 2,5 A zgodnie z obowiązującymi normami. Dokręcanie połączeń śrubowych wykonać z momentem określonym w dokumentacji technicznej producenta.

FAQ

• Czy łącznik jest podświetlany? Standardowy model SP22-P.CZ-21 nie posiada wbudowanego podświetlenia. Do sygnalizacji świetlnej należy stosować osobne lampki sygnalizacyjne z serii ST22/SP22.
• Jaki stopień ochrony zapewnia łącznik? Stopień ochrony zależy od sposobu montażu w płycie czołowej szafy. Dla typowej zabudowy w rozdzielnicy aparatura modułowa zapewnia ochronę IP20 od czoła.
• Jaki jest tryb pracy styków? Styki są mechaniczne, zwykłozwierne (NO) i rozwierne (NC), przeznaczone do pracy w obwodach prądu przemiennego i stałego przy napięciu i prądzie nieprzekraczającym wartości znamionowych. Nie są to styki o przedłużonej żywotności ani styki do obciążeń indukcyjnych bez tłumienia.
