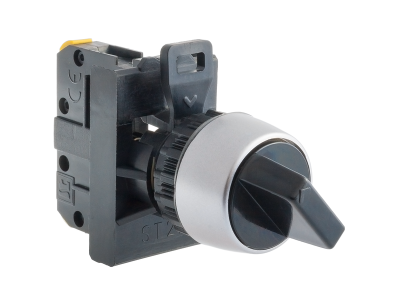

Łącznik 2-położeniowy pokrętny, pierścień niklowany, styki 1NO, czarny | ST22-P.CZ-10\. Spamel

Opis i Kluczowe Cechy

Łącznik 2‑położeniowy pokrętny ST22-P.CZ-10 z czarnym pokrętłem i niklowanym pierścieniem to element sterowniczy przeznaczony do montażu w otworach o średnicy 22,3 mm. Wyposażony w styk normalnie otwarty (1NO) i zdolny do łączenia prądów do 2,5 A, zapewnia niezawodne sygnalizowanie oraz załączanie obwodów sterowniczych w szafach i pulpitach maszyn. Dzięki budowie członowej łatwo dostosować go do potrzeb konkretnego układu.

• Styk 1NO (normalnie otwarty): Umożliwia bezpieczne załączanie obwodu przy każdym przekręceniu pokrętła – idealny do wydawania impulsów sterujących lub sygnalizacji stanu pracy.
• Prąd łączeniowy do 2,5 A: Wystarczający do bezpośredniego sterowania przekaźnikami, stycznikami małej mocy oraz sygnalizacją świetlną lub dźwiękową bez ryzyka przeciążenia styków.
• Konstrukcja członowa: Umożliwia szybką zmianę konfiguracji – łącznik jest dostarczany jako gotowy wyrób lub w postaci elementów funkcjonalnych, co upraszcza tworzenie wariantów i modyfikacje w istniejących układach.
• Pierścień niklowany: Zapewnia odporność na korozję oraz estetyczny, trwały wygląd w środowisku przemysłowym.
• Montaż w otworze Ø22,3 mm: Zgodny z powszechnym standardem DIN/EN – ułatwia integrację z typowymi pulpitami i obudowami sterowniczymi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej oraz posiada certyfikat CE. Jego wymiary i sposób montażu odpowiadają międzynarodowym standardom dla aparatury sterowniczej.

Zastosowanie

Łącznik pokrętny ST22-P.CZ-10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie stanu obwodu sterowniczego – w maszynach, liniach produkcyjnych oraz instalacjach automatyki budynkowej. Szczególnie sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami sygnalizacyjnymi (lampki kontrolne, sygnalizatory dźwiękowe) w szafach sterowniczych.
• Wydawanie impulsów do styczników, przekaźników lub wejść PLC w celu załączania/wyłączania urządzeń.
• Ręczne wybieranie trybu pracy maszyny (np. start/stop, wybór programu) w pulpitach operatorskich.
• Automatyka budynkowa – proste sterowanie wentylacją, oświetleniem technicznym lub bramami.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie instaluje się w znormalizowanym otworze o średnicy 22,3 mm (zgodnym z Ø22,3 mm). Mocowanie realizuje się za pomocą pierścienia nakręcanego – moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta dołączonej do wyrobu. Połączenia elektryczne wykonuj zgodnie ze schematem, zwracając uwagę na prawidłowe oznaczenie styków.

FAQ

• Jaka jest liczba położeń roboczych tego łącznika? Łącznik ma dwa położenia – przełączanie odbywa się przez obrót pokrętła w lewo/prawo (np. pozycja 0 – I). Jest to łącznik 2‑położeniowy.
• Jaki typ styku posiada model ST22-P.CZ-10? Wyposażony jest w jeden styk normalnie otwarty (1NO). Oznacza to, że w stanie spoczynku (pokrętło w pozycji 0) styk jest rozwarty, a po przekręceniu w położenie robocze – zwierany.
• Czy łącznik jest podświetlany? Nie – w standardowej wersji ST22-P.CZ-10 nie przewidziano podświetlenia. Jest to czarna pokrętła wersja bez lampki. W razie potrzeby sygnalizacji świetlnej można zastosować odpowiednią lampkę z serii SP22 montowaną w tym samym otworze.
