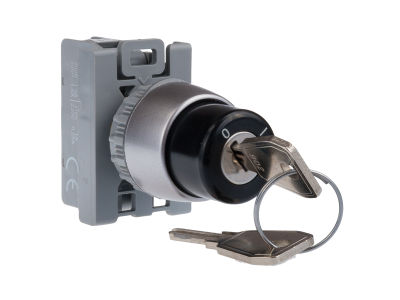

Łącznik 2-położeniowy pokrętny, pierścień niklowany, styki 1NO+1NC | SP22-SAC-11\. Spamel

Opis i Kluczowe Cechy

Łącznik 2-położeniowy pokrętny SP22-SAC-11 z serii SP22 to element sterowniczy przeznaczony do montażu w panelach i szafach sterowniczych. Wyposażony w styki 1NO+1NC oraz niklowany pierścień, zapewnia niezawodne przełączanie obwodów sterowniczych o prądzie do 2,5 A. Dzięki budowie członowej umożliwia łatwe tworzenie różnych konfiguracji funkcjonalnych. Montowany w znormalizowanym otworze o średnicy 22,3 mm.

• Styki 1NO+1NC: jeden normalnie otwarty i jeden normalnie zamknięty – pozwalają na realizację zarówno załączania, jak i rozłączania w jednym urządzeniu, co upraszcza okablowanie.
• Prąd łączeniowy do 2,5 A: bezpieczna praca w obwodach sterowniczych o umiarkowanym obciążeniu, typowych dla sygnalizacji i sterowania w maszynach.
• Pierścień niklowany: zwiększona odporność na korozję i zużycie mechaniczne, co wydłuża żywotność w warunkach przemysłowych.
• Budowa członowa: możliwość rozbudowy o dodatkowe moduły stykowe lub lampki sygnalizacyjne, co pozwala dostosować produkt do zmieniających się potrzeb instalacji.
• Montaż w otworze 22,3 mm: kompatybilność z większością standardowych paneli operatorskich i szaf sterowniczych, ułatwia wymianę i modernizację.

Zgodność z Normami

Łącznik SP22-SAC-11 jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w obwodach sterowniczych zgodnie z wytycznymi producenta. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik 2-położeniowy pokrętny znajduje zastosowanie wszędzie tam, gdzie wymagane jest dwustanowe przełączanie obwodów sterowniczych. Sprawdza się w układach automatyki przemysłowej oraz w urządzeniach wymagających wyboru trybu pracy lub załączania funkcji.

• Sterowanie trybami pracy maszyn (np. ręczny/automatyczny) w szafach sterowniczych.
• Załączanie i wyłączanie obwodów sygnalizacji świetlnej lub dźwiękowej w pulpitach operatorskich.
• Przełączanie obwodów pomocniczych w układach PLC i styczników jako element interfejsu operatora.
• Wybór funkcji w panelach sterowania linii produkcyjnych i urządzeń transportowych.

Wskazówki Montażowe

Montaż łącznika SP22-SAC-11 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się w wyciętym otworze o średnicy 22,3 mm i zabezpiecza od tyłu panelu nakrętką z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 2,5 A). Przewody powinny być odpowiednio odizolowane i pewnie wpięte w zaciski (śrubowe – dokręcać zalecanym momentem). Po montażu sprawdzić działanie mechanizmu pokrętnego oraz ciągłość styków.

FAQ

• Czy łącznik posiada podświetlenie? Nie, jest to łącznik pokrętny bez elementu świetlnego. Do sygnalizacji stanu przewidziane są osobne lampki sygnalizacyjne z serii SP22/ST22, które można montować w tej samej średnicy otworu.
• Jaka jest konfiguracja styków? Łącznik wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Oznaczenie 1NO+1NC. W położeniu spoczynkowym (domyślnym) styk NO jest rozwarty, styk NC zwarty. Po przekręceniu pokrętła stany zmieniają się.
• Jaki jest stopień ochrony łącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo elementy montowane wewnątrz szaf lub pulpitów (za panelem) mają ochronę obudowy nadrzędnej. Należy zapewnić odpowiednią ochronę przed pyłem i wilgocią zgodnie z warunkami otoczenia.
