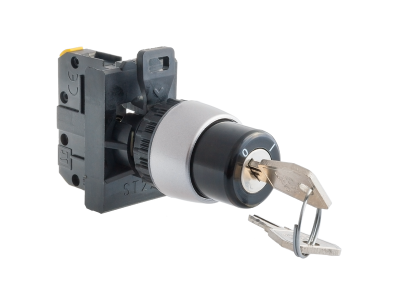

Łącznik 2-położeniowy, pierścień niklowany, styki 2NO, z kluczem | ST22-SAC-20\. Spamel

Opis i Kluczowe Cechy

Łącznik 2-położeniowy z kluczem z serii ST22, o symbolu ST22-SAC-20, wyposażony w styki 2NO (normalnie otwarte) i pierścień niklowany. Prąd znamionowy do 2,5 A – bezpieczne załączanie i rozłączanie obwodów sterowniczych. Montowany w standardowym otworze o średnicy 22,3 mm. Budowa członowa (modułowa) umożliwia łatwą konfigurację i późniejsze modyfikacje.

• Styki 2NO (2 normalnie otwarte): Umożliwiają łączenie dwóch niezależnych obwodów sterowniczych lub równoległe sterowanie jednym odbiornikiem.
• Prąd znamionowy do 2,5 A: Pozwala na bezpieczne przełączanie w obwodach automatyki, sygnalizacji i sterowania bez ryzyka przegrzania styków.
• Obsługa za pomocą klucza: Zapobiega przypadkowemu lub nieautoryzowanemu przełączeniu – idealne do zastosowań wymagających kontroli dostępu.
• Pierścień niklowany: Zapewnia odporność na korozję i estetyczny wygląd w pulpitach sterowniczych.
• Budowa członowa (modułowa): Ułatwia tworzenie potrzebnych wariantów funkcjonalnych oraz szybkie wprowadzanie zmian w istniejących obwodach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Łącznik ST22-SAC-20 przeznaczony jest do montażu w pulpitach maszyn, szafach sterowniczych oraz panelach operatorskich. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i selektywne przełączanie obwodów sterowniczych.

• Sterowanie maszynami i urządzeniami – załączanie/wyłączanie w obwodach pomocniczych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanów pracy w systemach automatyki budynkowej i przemysłowej.
• Zabezpieczenie przed nieuprawnioną obsługą w strefach dostępnych dla osób niekwalifikowanych (klucz).

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się w otworze o średnicy 22,3 mm w płycie panelu lub szafy. Przewody przyłączeniowe należy dobrać odpowiednio do prądu znamionowego (przekrój min. 0,5 mm²) i dokręcić zgodnie z momentem określonym w dokumentacji producenta. Po montażu sprawdzić poprawność działania przy odłączonym napięciu.

FAQ

• Czy łącznik jest podświetlany (z lampką)? Nie, model ST22-SAC-20 nie posiada wbudowanej lampki sygnalizacyjnej. Jest to przełącznik mechaniczny bez podświetlenia.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnej wartości IP. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych i suchych pomieszczeń – warunki pracy muszą być zgodne z przeznaczeniem typowych przycisków panelowych.
• Czy klucz jest w zestawie? Tak, łącznik dostarczany jest z kluczem umożliwiającym przełączanie między dwoma położeniami. Klucz można wyjąć w każdym z położeń.
